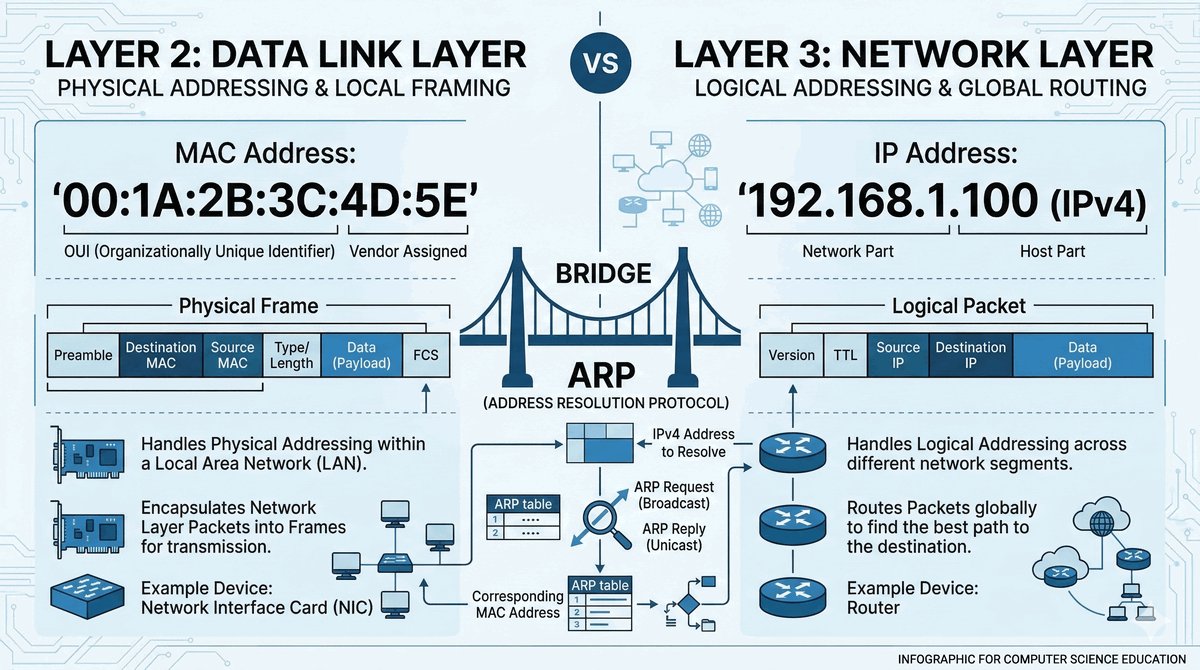

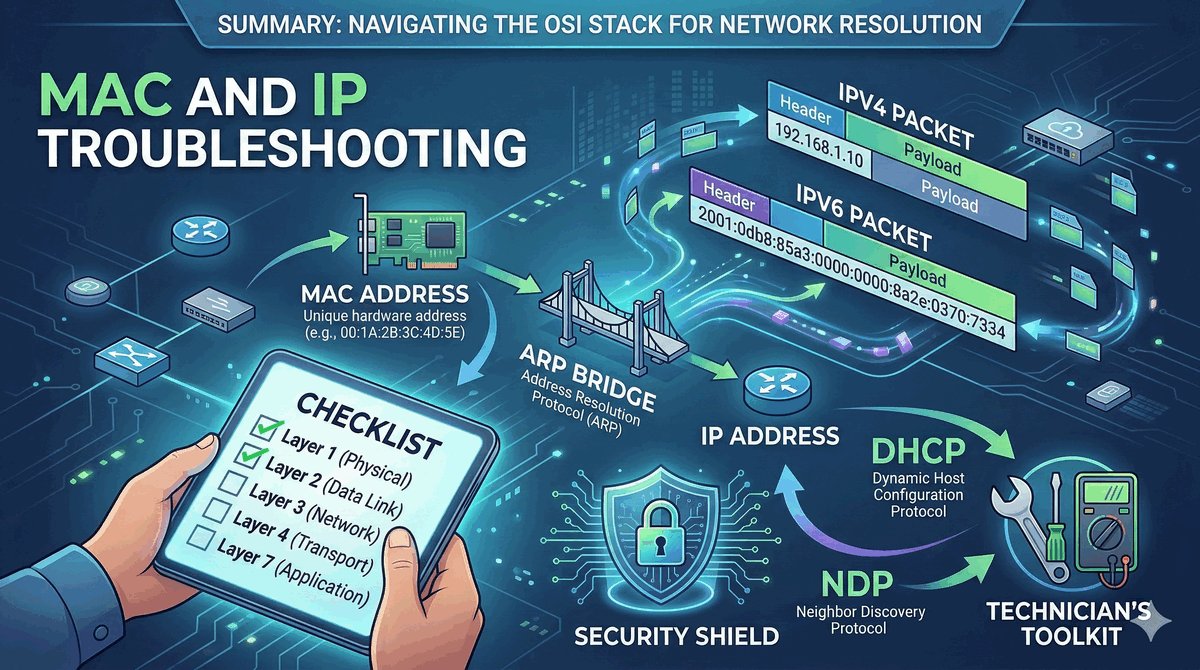

- Warstwa 2 (Łącza Danych) odpowiada za fizyczne adresowanie (MAC).
- Warstwa 3 (Sieciowa) odpowiada za logiczne adresowanie (IP).
- Problemy w tych warstwach są najczęstszą przyczyną awarii sieci LAN.
- Zrozumienie interakcji między adresami MAC a IP jest kluczowe.
- Protokół ARP stanowi most łączący obie warstwy.
- Błędy konfiguracji IP są łatwe do popełnienia, a czasem trudne do wykrycia.
- Diagnostyka wymaga znajomości struktury ramki oraz pakietu.

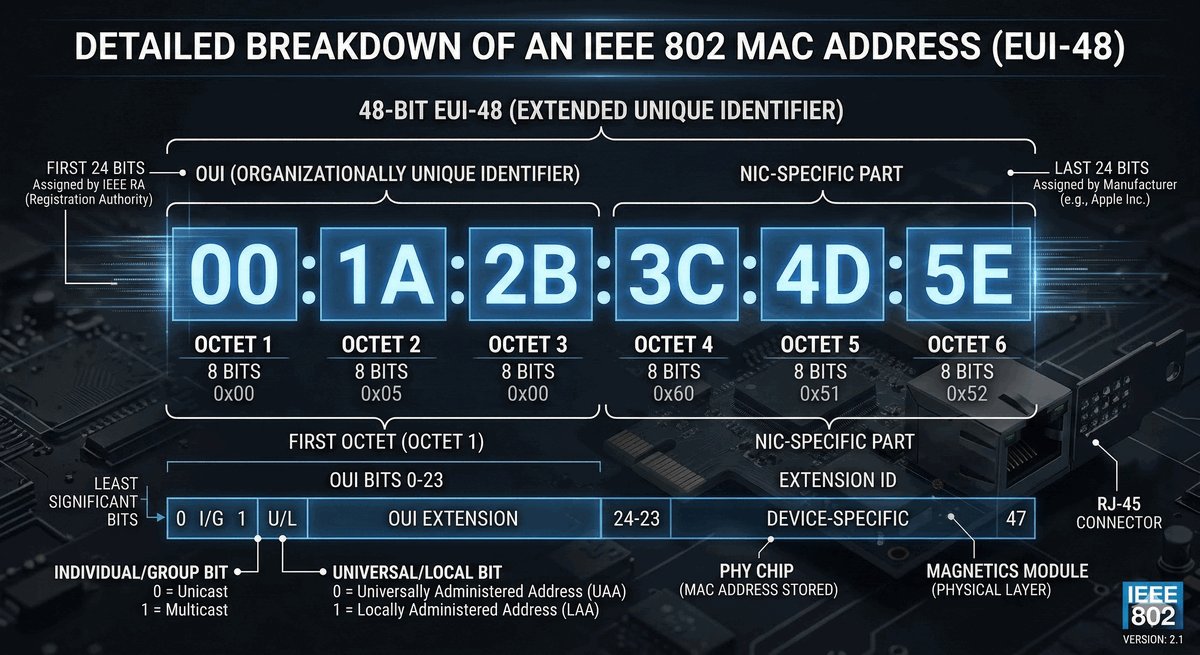

- Media Access Control – unikalny adres sprzętowy karty sieciowej.
- 48-bitowy adres zapisywany szesnastkowo (np. 00:1A:2B:3C:4D:5E).
- Pierwsze 24 bity to OUI (identyfikator producenta sprzętu).
- Używany do komunikacji w obrębie jednej sieci lokalnej (LAN).
- Teoretycznie nie zmienia się podczas przenoszenia urządzenia.
- Przełączniki (switche) używają adresów MAC do przekazywania ramek.
- Programowa zmiana adresu MAC (MAC Spoofing) może stwarzać zagrożenia.

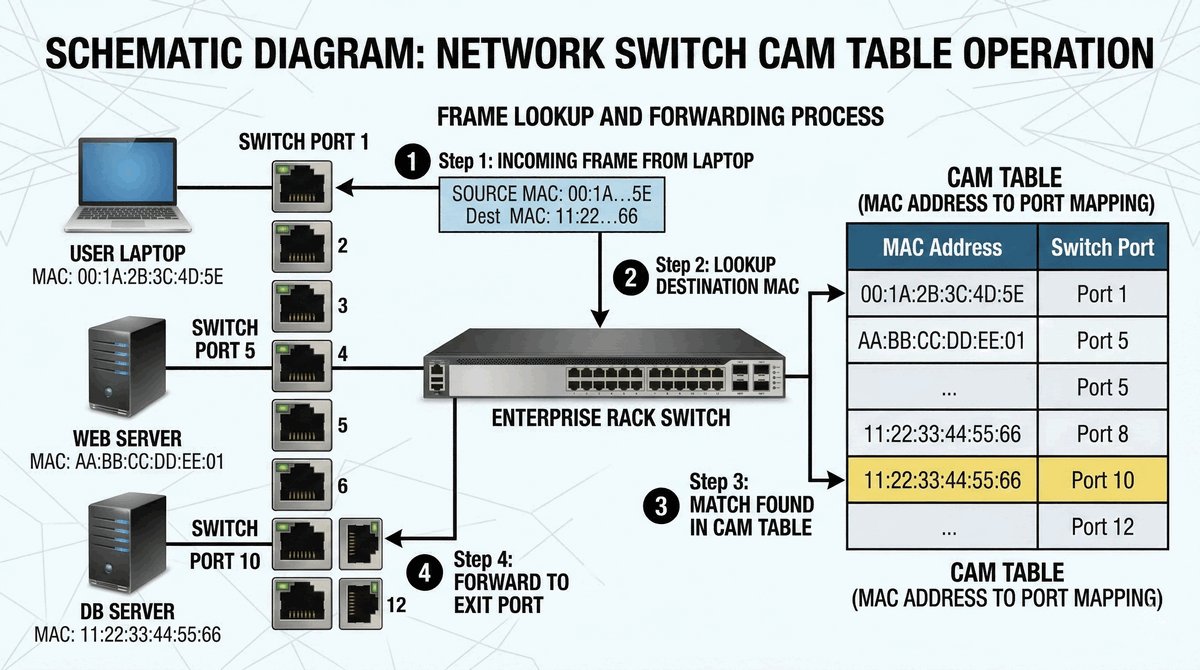

- Content Addressable Memory – specjalistyczna pamięć przełącznika.
- Mapuje adresy MAC na numery fizycznych portów przełącznika.
- Switch "uczy się" adresów źródłowych z przychodzących ramek.
- Jeśli adresu docelowego nie ma w tablicy, następuje rozgłoszenie (flood).
- Tablica CAM posiada ograniczoną pojemność.
- Mechanizm wygasania wpisów (aging time) zapobiega jej przepełnieniu.
- Atak typu MAC Flooding może doprowadzić do przepełnienia tablicy.

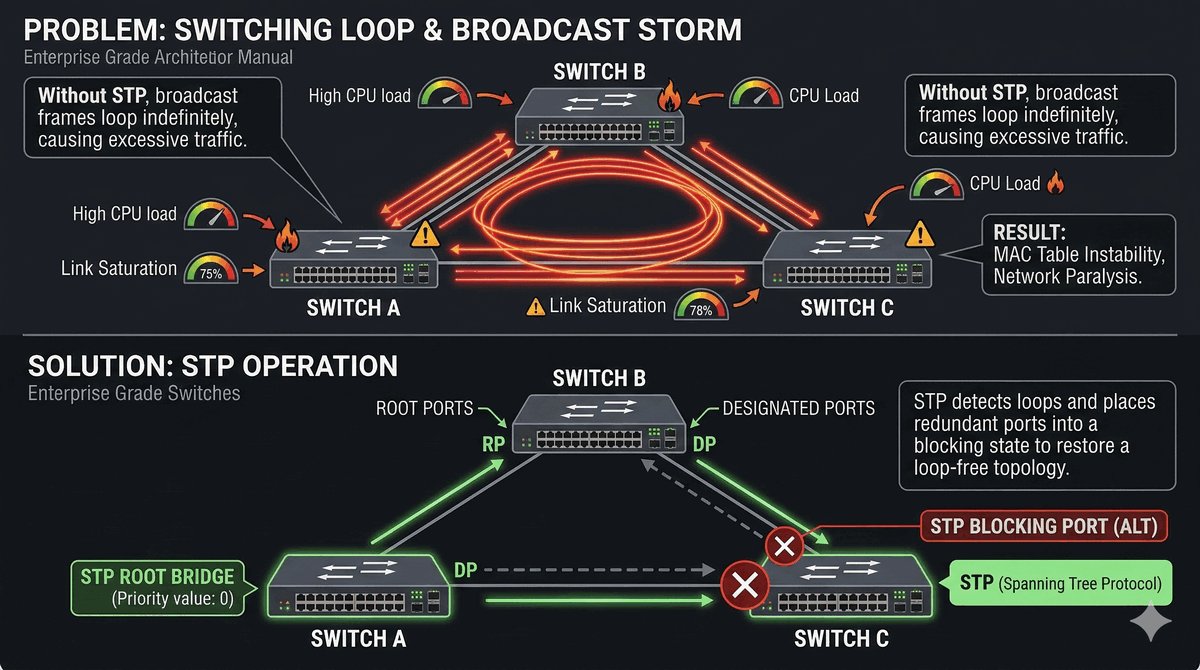

- Powstają, gdy istnieje więcej niż jedna ścieżka między przełącznikami.
- Powodują burze rozgłoszeniowe (Broadcast Storms).
- Objawy: całkowity paraliż sieci, gwałtowne miganie wszystkich diod portów.
- Ramki krążą w pętli bez końca, przeciążając pasmo oraz procesory CPU.
- Protokół STP (Spanning Tree Protocol) skutecznie zapobiega pętlom.
- Błędna konfiguracja STP lub uszkodzenie kabla może wywołać pętlę.
- Technologia BPDU Guard chroni przed podłączeniem nieautoryzowanych urządzeń.

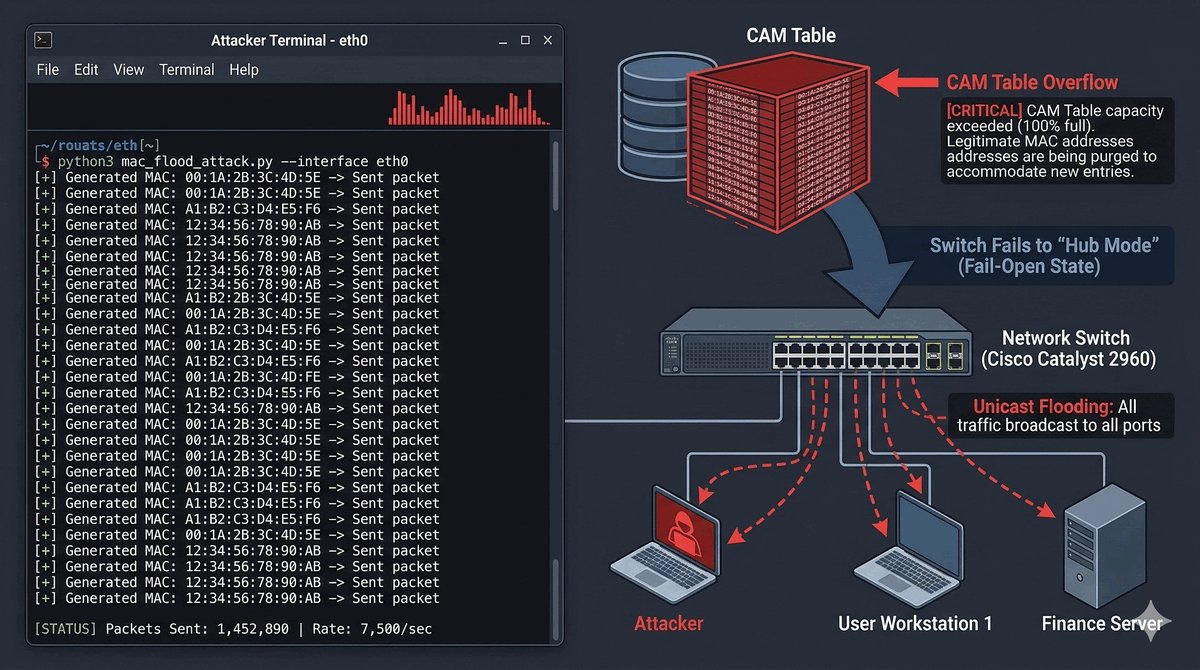

- Atak polegający na wysyłaniu tysięcy ramek z fałszywymi adresami MAC.
- Cel: przepełnienie tablicy CAM przełącznika.
- Skutek: switch zaczyna działać jak hub (rozsyła ruch na wszystkie porty).
- Atakujący uzyskuje możliwość podsłuchiwania ruchu innych użytkowników.
- Narzędzia: np. macof (część pakietu dsniff).
- Obrona: Port Security (wprowadzenie limitu adresów MAC na porcie).
- Wykrywanie: stałe monitorowanie stopnia zużycia pamięci switcha.

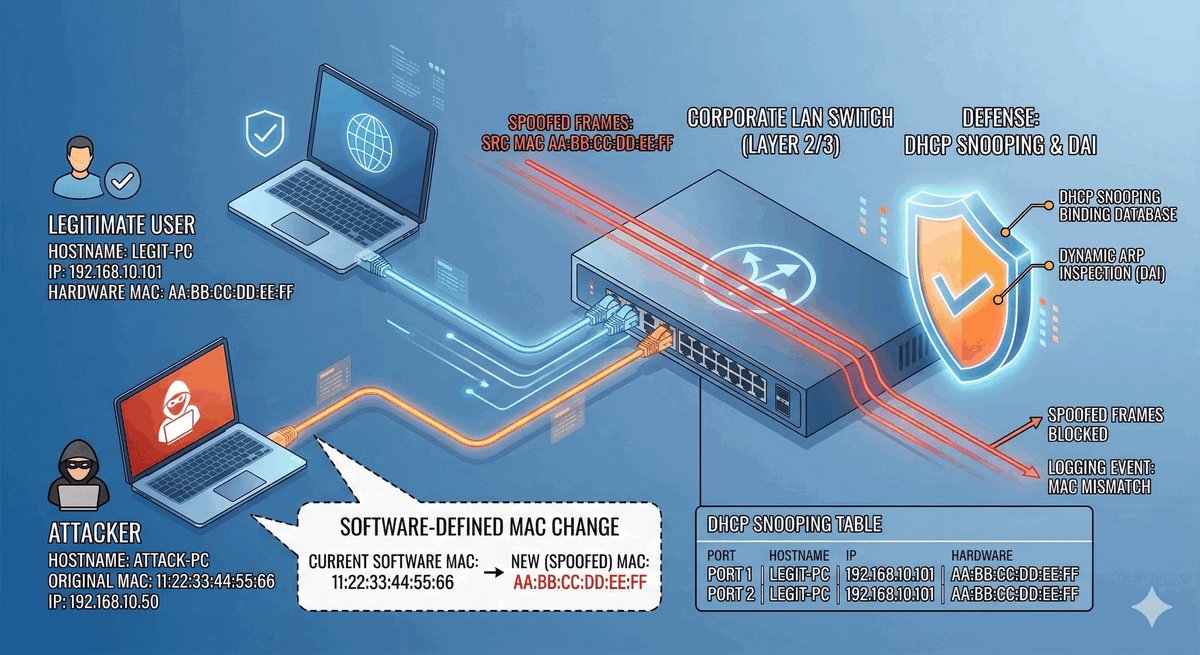

- Podszywanie się pod adres MAC innego, zaufanego urządzenia.
- Używane do omijania filtrów MAC lub kradzieży tożsamości sieciowej.
- Może powodować konflikty w sieci i przerwy w dostępie do usług.
- Trudne do wykrycia, gdyż użyty adres MAC wydaje się poprawny.
- Obrona: DHCP Snooping, Dynamic ARP Inspection (DAI).
- Wymaga wdrożenia systemów kontroli dostępu do sieci (NAC).
- Często stanowi pierwszy krok do ataku typu Man-in-the-Middle.

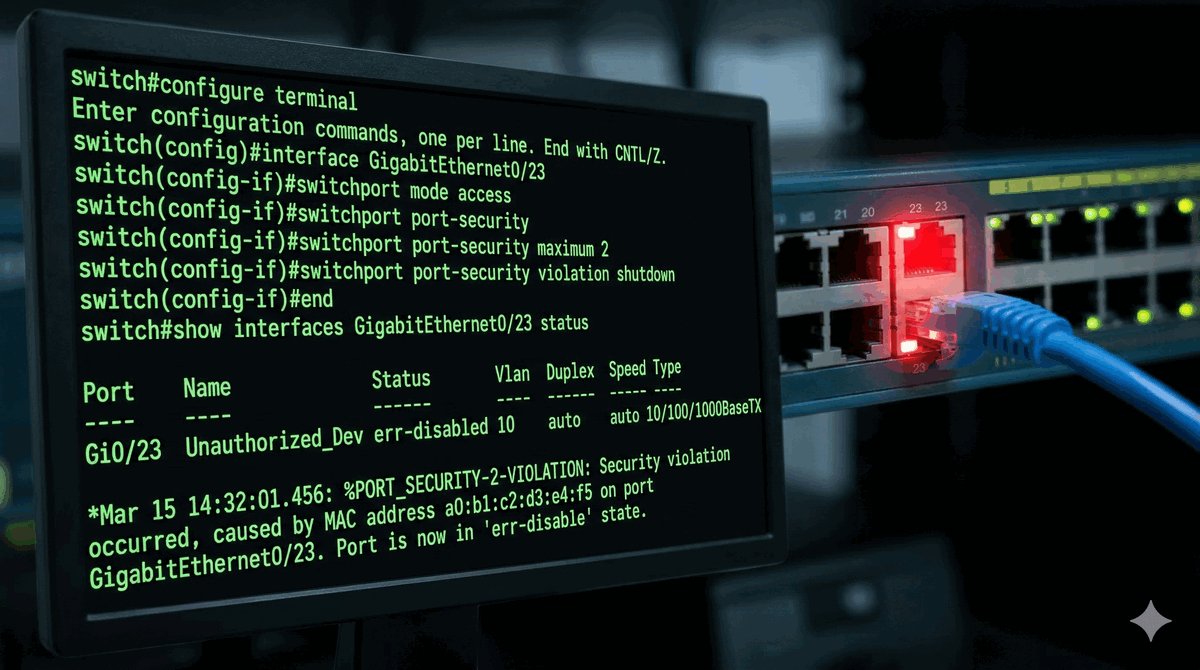

- Funkcja przełącznika ograniczająca dostęp do poszczególnych portów.
- Pozwala zdefiniować dozwolone adresy MAC (statycznie lub dynamicznie).
- Umożliwia określenie maksymalnej liczby urządzeń podłączonych do portu.
- Akcje po naruszeniu zasad: Protect, Restrict lub Shutdown.
- Opcja Shutdown: całkowite wyłączenie portu (wymaga akcji administratora).
- Skuteczna ochrona przed podłączaniem nieautoryzowanych switchy czy AP.
- Wymaga starannego zaplanowania w dynamicznych środowiskach pracy.

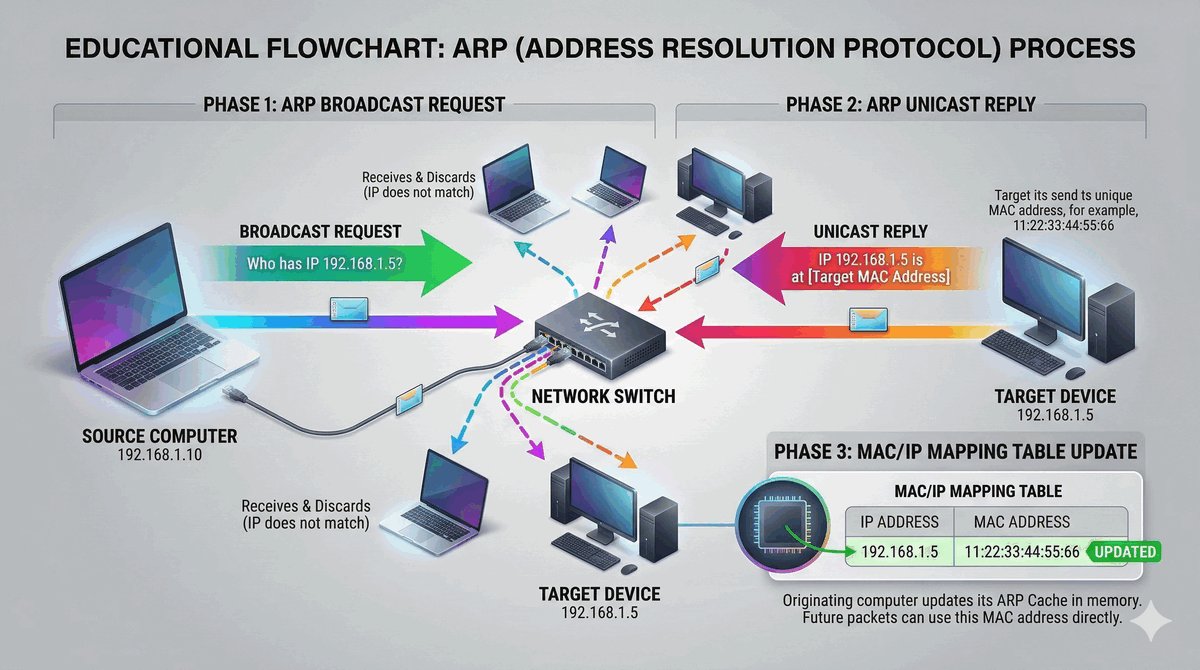

- Mapuje adresy logiczne IP na fizyczne adresy MAC.
- Działa w oparciu o mechanizm rozgłoszeń (Broadcast).
- Zapytanie: "Kto posiada adres IP X.X.X.X? Podaj mi swój MAC".
- Odpowiedź: "Ja posiadam ten adres IP, mój MAC to YYY".
- Urządzenia przechowują wyniki w podręcznej tablicy ARP (cache).
- Protokół niezbędny do poprawnej komunikacji w sieciach IPv4.
- Brak wpisu w tablicy ARP uniemożliwia poprawne wysłanie pakietu.

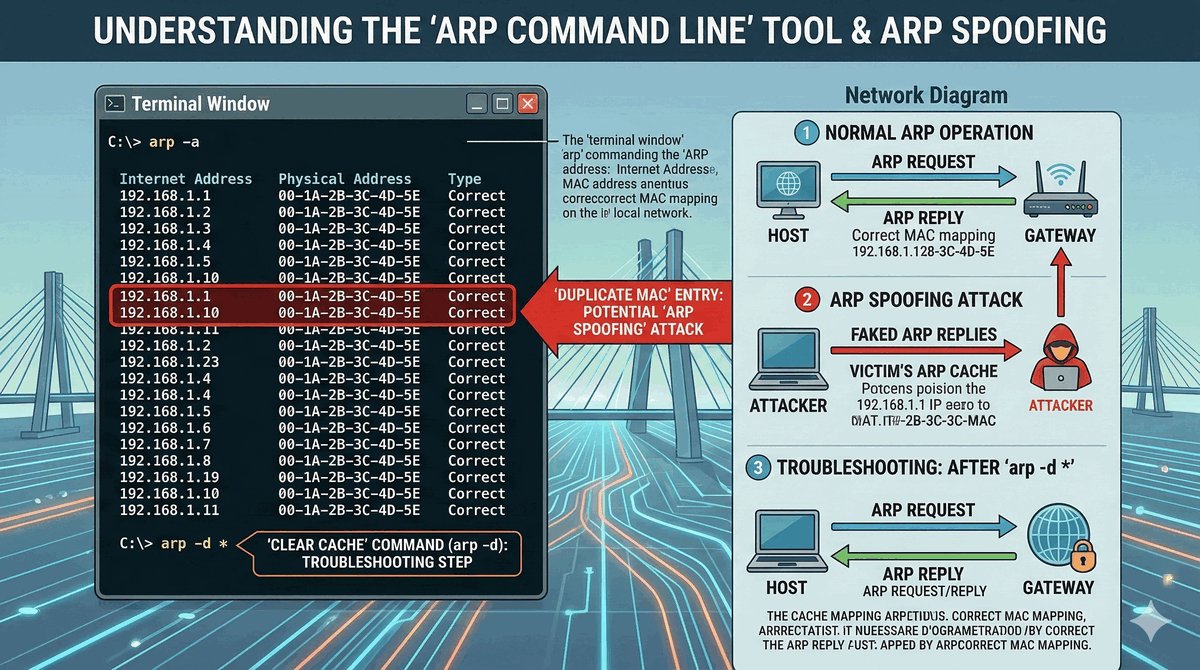

- Niespójność tablic ARP (nieaktualne wpisy po wymianie sprzętu).
- Objawy: brak komunikacji mimo teoretycznie poprawnej konfiguracji IP.
- Rozwiązanie: wyczyszczenie cache ARP (np. `arp -d *` w Windows).

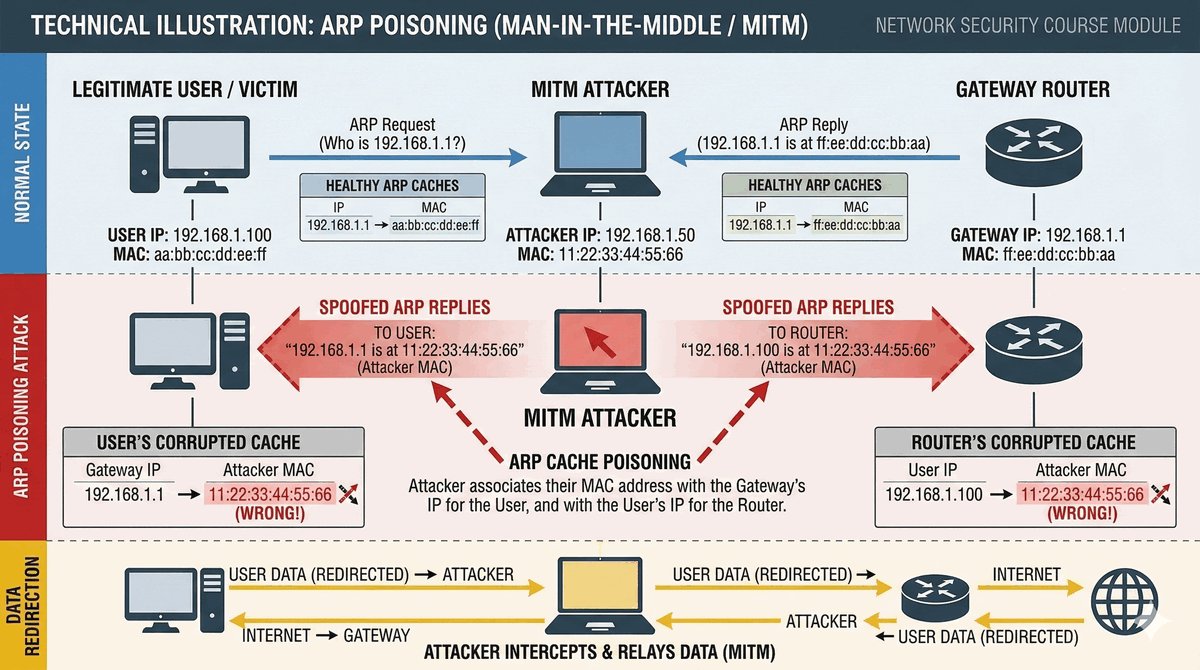

- ARP Spoofing (Poisoning): celowe fałszowanie odpowiedzi protokołu ARP.
- Umożliwia przeprowadzenie ataku Man-in-the-Middle.
- Wykrywanie: narzędzia typu arpwatch lub stosowanie statycznych wpisów.
- Funkcja Dynamic ARP Inspection (DAI) na switchach chroni przed atakiem.
- Sytuacja, w której dwa urządzenia posiadają identyczny adres IP.
- System operacyjny zazwyczaj wykrywa konflikt i blokuje interfejs sieciowy.
- Przyczyna: ręczne przypisanie adresu wybranego z puli DHCP.
- Druga przyczyna: obecność dwóch aktywnych serwerów DHCP w jednej sieci.
- Objawy: okresowe zrywanie połączenia lub komunikaty o błędach.
- Rozwiązanie: spójne stosowanie DHCP oraz rezerwacji adresów.
- Narzędzia diagnostyczne: skanery sieciowe IP, logi systemowe.
- Maska definiuje, która część adresu IP to sieć, a która to konkretny host.
- Błędna maska powoduje złe określenie lokalizacji celu przez urządzenie.
- Objawy: brak dostępu do wybranych hostów wewnątrz sieci lokalnej.
- Może skutkować wysyłaniem ruchu lokalnego bezpośrednio do bramy.
- Częsty błąd: ustawienie /24 (255.255.255.0) zamiast wymaganych /23 lub /16.
- Wszystkie urządzenia w danej podsieci muszą posiadać identyczną maskę.

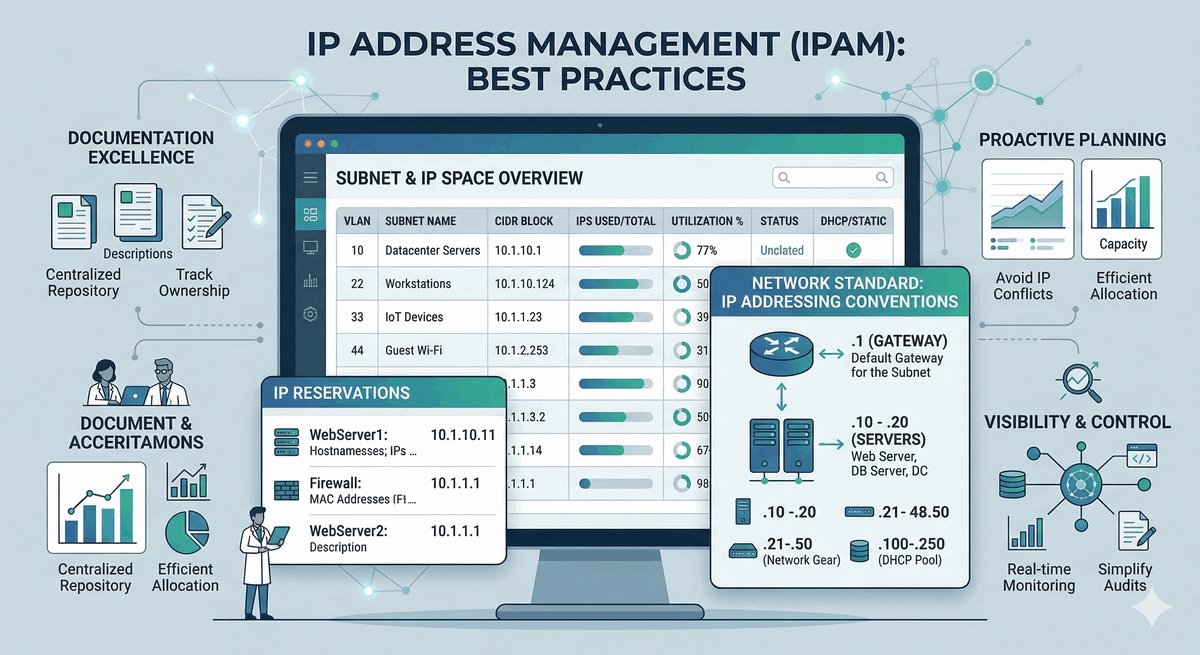

- Kalkulatory IP pomagają w weryfikacji poprawności zaprojektowanej adresacji.

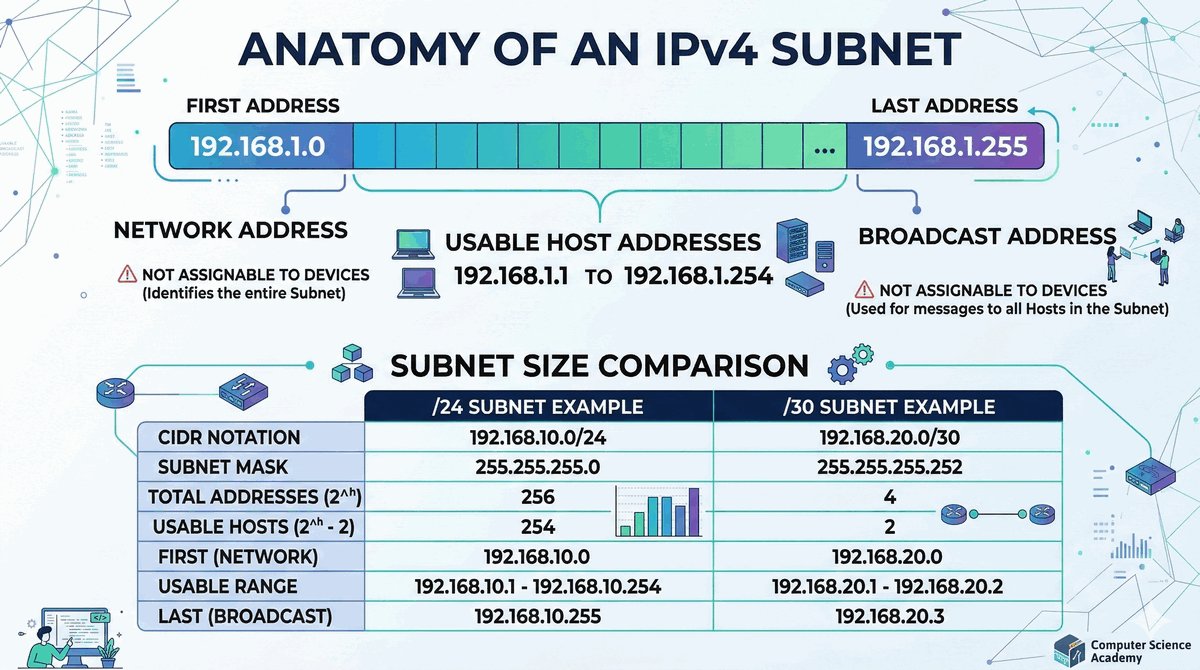

- Adres sieci (pierwszy w zakresie) nie może zostać przypisany do hosta.
- Adres broadcast (ostatni w zakresie) służy wyłącznie do rozgłoszeń.
- Próba przypisania tych adresów urządzeniom prowadzi do błędów.
- Starsze systemy niekiedy pozwalały na taką błędną konfigurację.
- Współczesne systemy zazwyczaj blokują próby użycia tych adresów.
- W sieciach korzystających z VLSM szczególnie łatwo o pomyłkę.
- Zawsze starannie weryfikuj zakres użytecznych adresów IP.

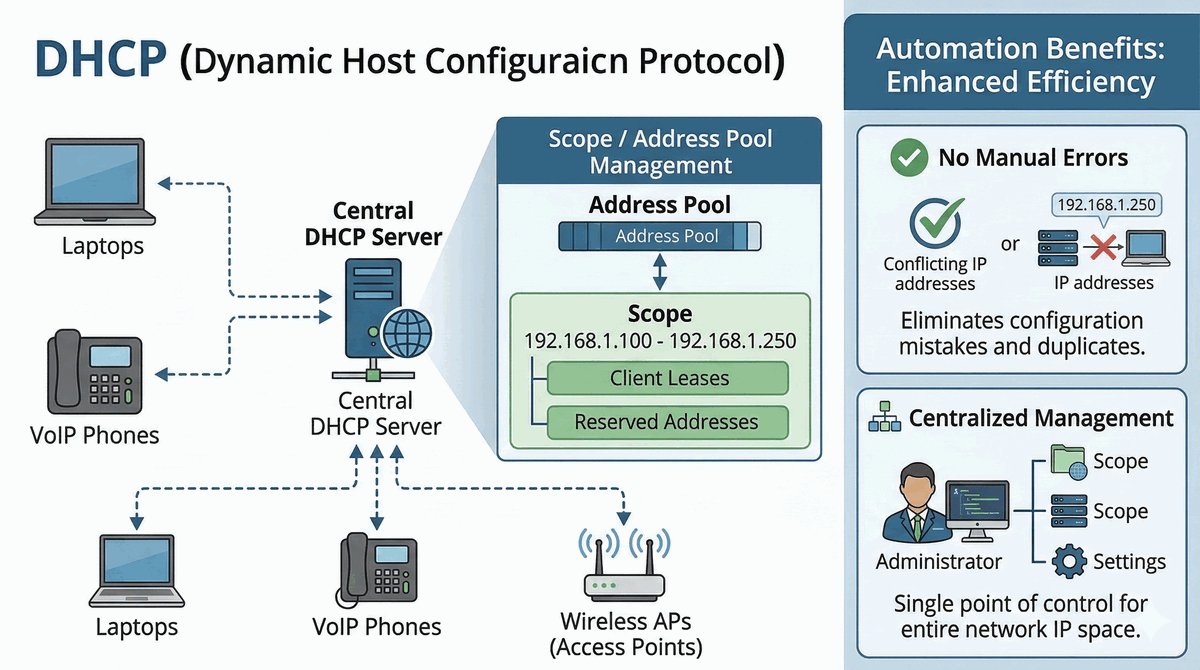

- Automatyzuje przydzielanie adresów IP, masek, bram oraz serwerów DNS.
- Działa w modelu klient-serwer.
- Znacznie ułatwia zarządzanie siecią i poprawia mobilność użytkowników.
- Eliminuje błędy związane z ręczną konfiguracją (np. literówki).
- Dzierżawa adresu (Lease Time) jest przyznawana na określony czas.
- Wymaga poprawnej konfiguracji puli adresowej (Scope).
- Kluczowa i niezbędna usługa w każdej nowoczesnej infrastrukturze sieciowej.

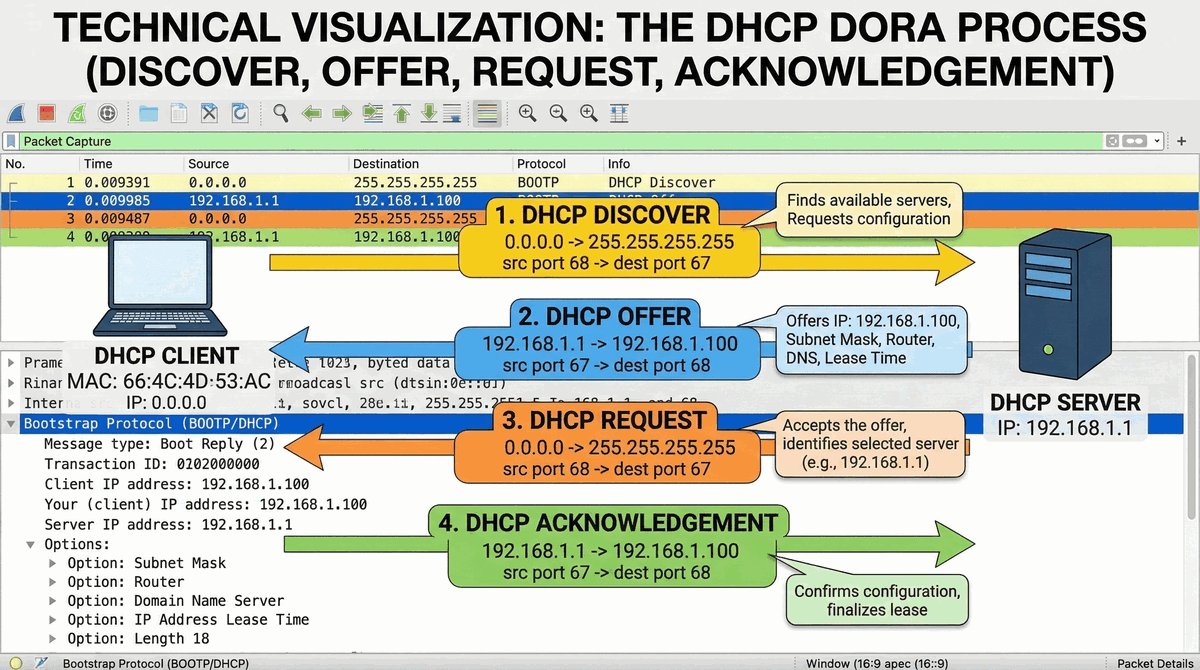

- Discover: Klient poszukuje serwera DHCP (rozgłoszenie).
- Offer: Serwer proponuje dostępny adres IP.
- Request: Klient akceptuje ofertę i przesyła prośbę o przydział.
- Acknowledge: Serwer potwierdza dzierżawę i przekazuje parametry.

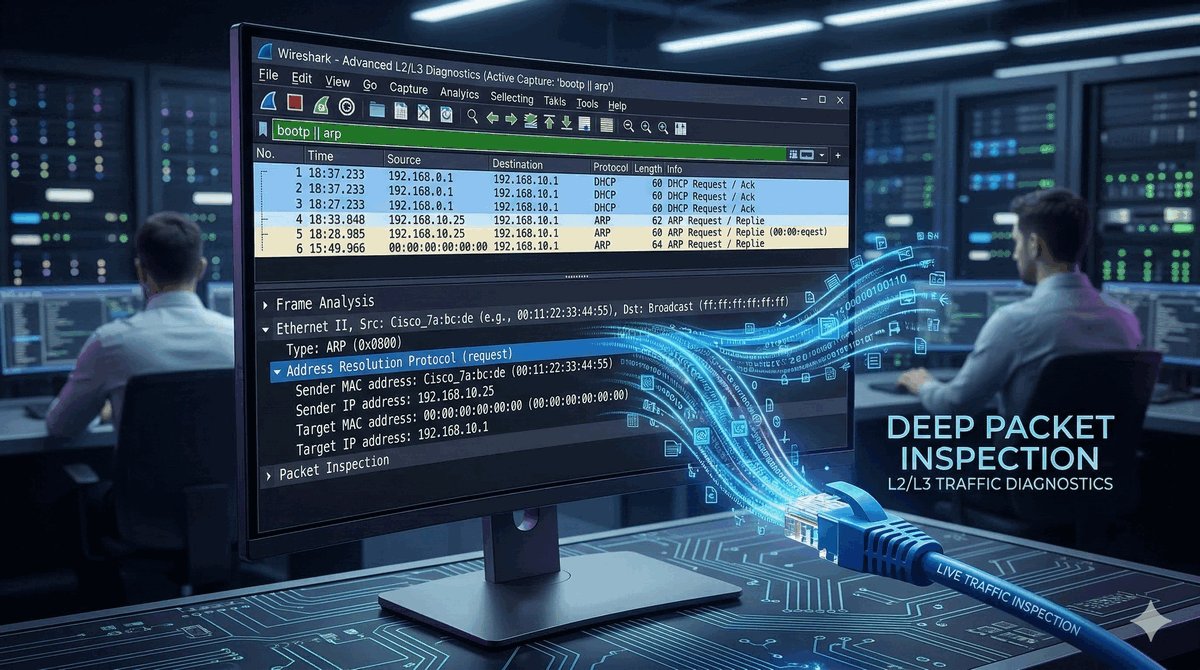

- Analiza etapów DORA w programie Wireshark pozwala wykryć większość usterek.
- Zatrzymanie na Discover sugeruje brak komunikacji z serwerem.
- Zatrzymanie na Offer sugeruje odrzucenie propozycji przez klienta.

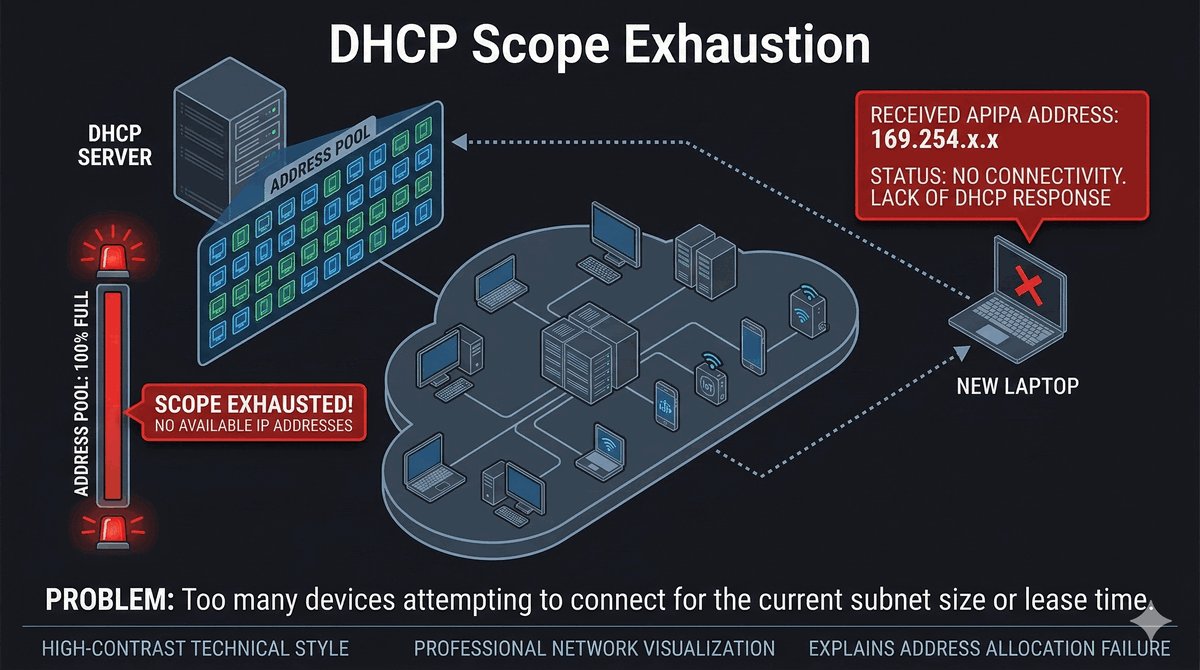

- Brak dostępnych adresów IP do przydzielenia dla nowych klientów.
- Objawy: nowe urządzenia nie łączą się, otrzymują adres z zakresu APIPA (169.254.x.x).
- Przyczyna: zbyt mała podsieć w stosunku do liczby użytkowników.
- Druga przyczyna: zbyt długi czas dzierżawy (Lease Time) w sieciach gościnnych.
- Rozwiązanie: rozszerzenie zakresu lub skrócenie czasu dzierżawy.
- Stały monitoring stopnia wykorzystania puli DHCP jest niezbędny.
- Systematyczne usuwanie zbędnych rezerwacji pomaga odzyskać adresy.
- Obecność obcego serwera DHCP (np. błędnie podłączony router domowy).
- Rozdaje on błędne parametry sieciowe (IP, bramy lub serwery DNS).
- Powoduje poważne zakłócenia: część użytkowników traci dostęp do usług.
- Zagrożenie atakiem Man-in-the-Middle: przekierowanie całego ruchu.
- Wykrywanie: użycie skanerów usług DHCP lub analiza w Wireshark.
- Obrona: DHCP Snooping na przełącznikach (blokowanie ofert z portów niezaufanych).
- Konieczność zachowania fizycznej kontroli nad gniazdkami sieciowymi.

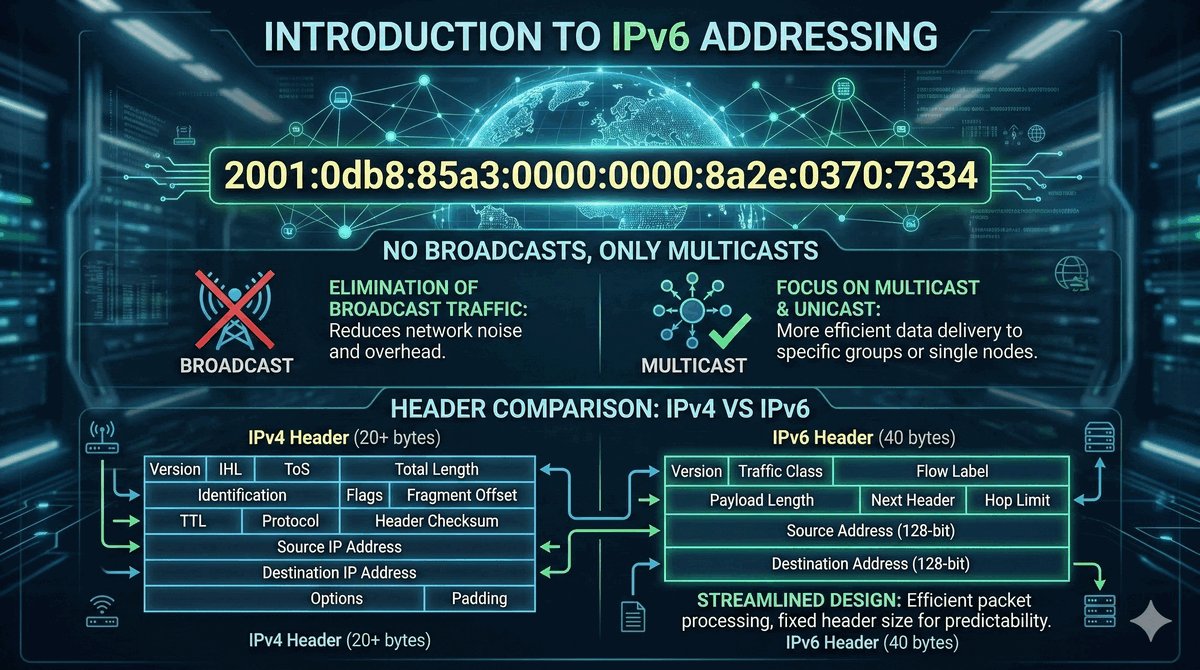

- Następca protokołu IPv4, definitywnie rozwiązuje problem braku adresów.
- Adresy są 128-bitowe i zapisywane w systemie szesnastkowym.
- Rezygnacja z rozgłoszeń (broadcast) na rzecz Multicastu.
- Uproszczona struktura nagłówka pakietu przyspiesza jego przetwarzanie.
- Wbudowane wsparcie dla automatycznej konfiguracji (SLAAC).
- Natywne mechanizmy bezpieczeństwa (standard IPsec).
- Dual Stack: możliwość równoległego działania stosów IPv4 i IPv6.

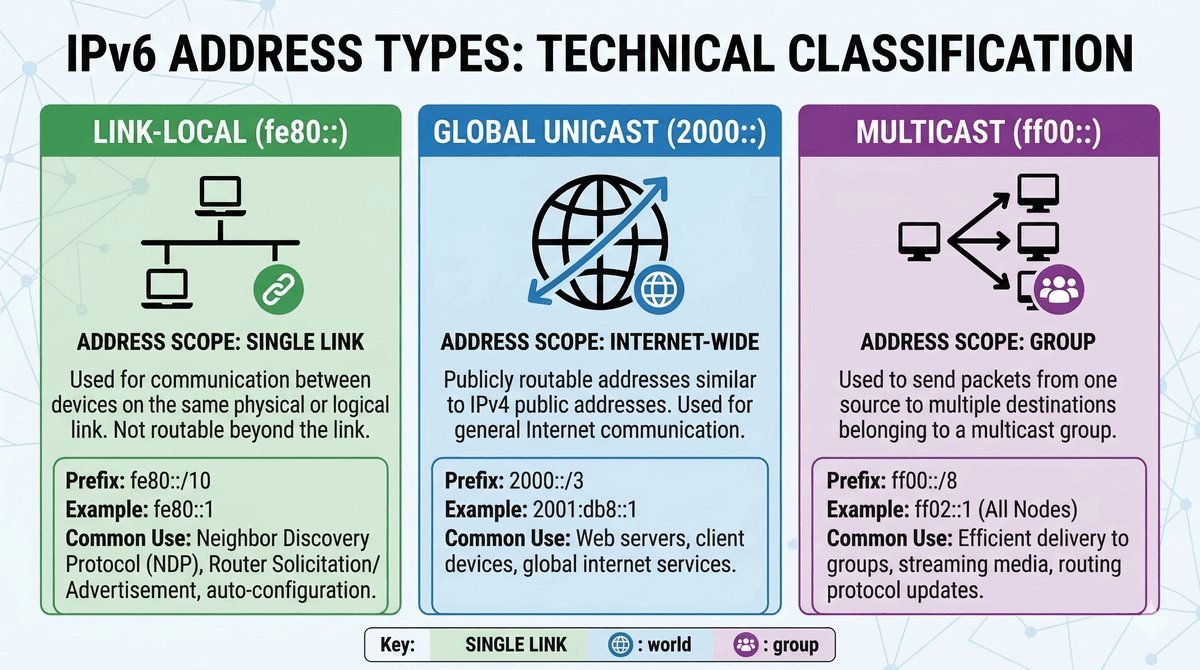

- Link-Local (fe80::/10): działa wyłącznie w obrębie danego segmentu sieci.
- Niezbędny do poprawnego działania protokołów pomocniczych (np. NDP).
- Global Unicast (2000::/3): publiczne adresy routowalne w skali globalnej.
- Unique Local (fc00::/7): odpowiednik prywatnych adresów z sieci IPv4.
- Multicast (ff00::/8): służy do komunikacji typu jeden-do-wielu.
- Anycast: komunikacja kierowana do najbliższego węzła w konkretnej grupie.
- Zrozumienie typów adresów jest kluczem do skutecznej diagnostyki IPv6.

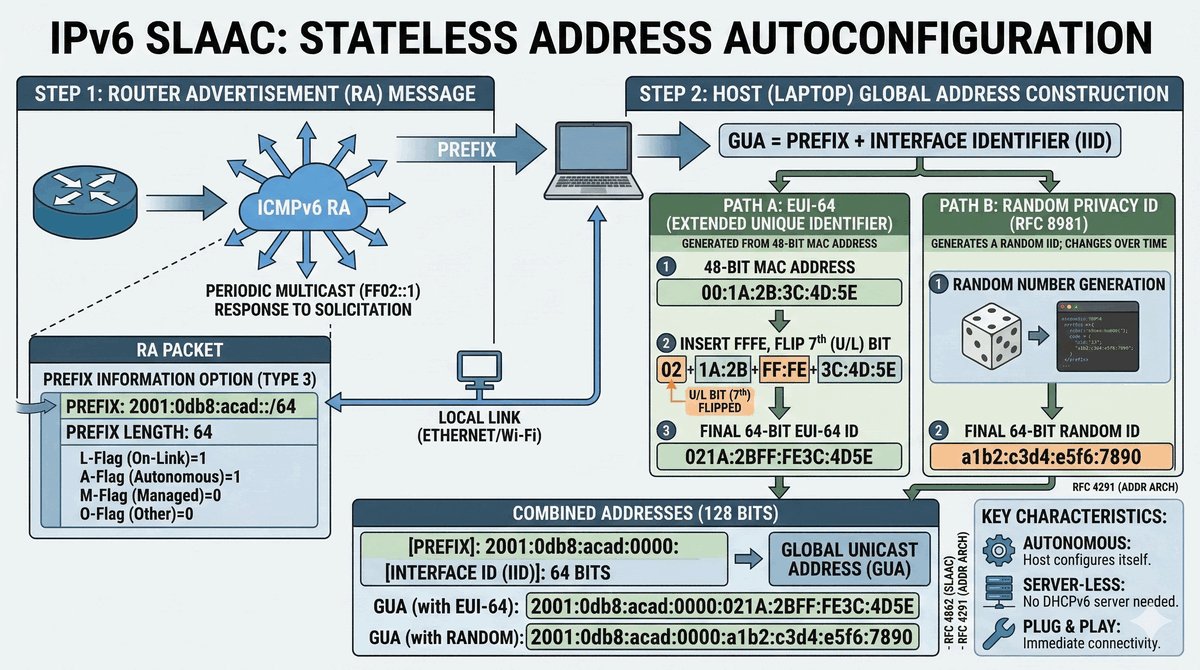

- Bezstanowa autokonfiguracja adresów (Stateless Address Autoconfiguration).
- Host samodzielnie generuje swój adres na podstawie prefiksu sieci.
- Router przesyła prefiks w komunikatach Router Advertisement (RA).
- Mechanizm ten nie wymaga obecności serwera DHCPv6.
- Wykorzystuje metodę EUI-64 do generowania identyfikatora z adresu MAC.
- Privacy Extensions: losowe generowanie ID w celu ochrony prywatności.
- Wyzwania: ograniczona kontrola nad adresacją i starsze wersje bez opcji DNS.

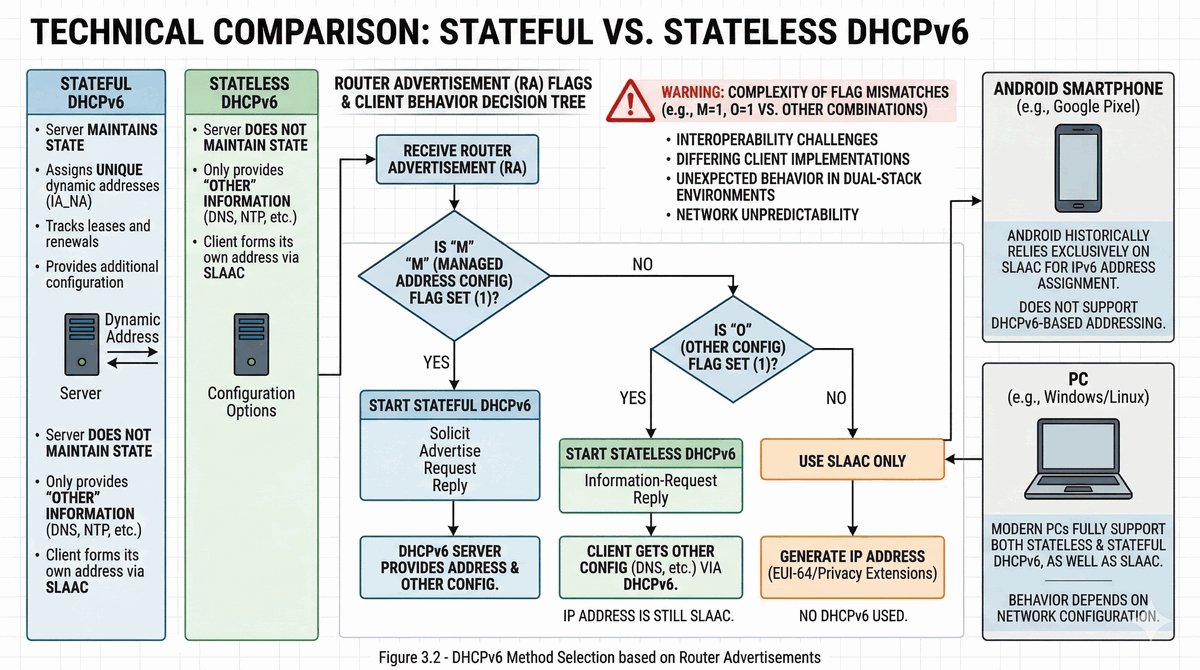

- Stanowy serwer DHCPv6 (Stateful): zarządza i przydziela konkretne adresy.
- Bezstanowy serwer DHCPv6 (Stateless): dostarcza tylko opcje dodatkowe (DNS).
- Router steruje wyborem trybu za pomocą flag M i O w komunikatach RA.
- Flaga M (Managed): nakazuje użycie DHCPv6 do pobrania adresu.
- Flaga O (Other): nakazuje użycie DHCPv6 do pobrania pozostałych opcji.
- Niezgodność konfiguracji flag na routerze i kliencie to częsty problem.
- Ważne: System Android domyślnie nie wspiera protokołu DHCPv6.

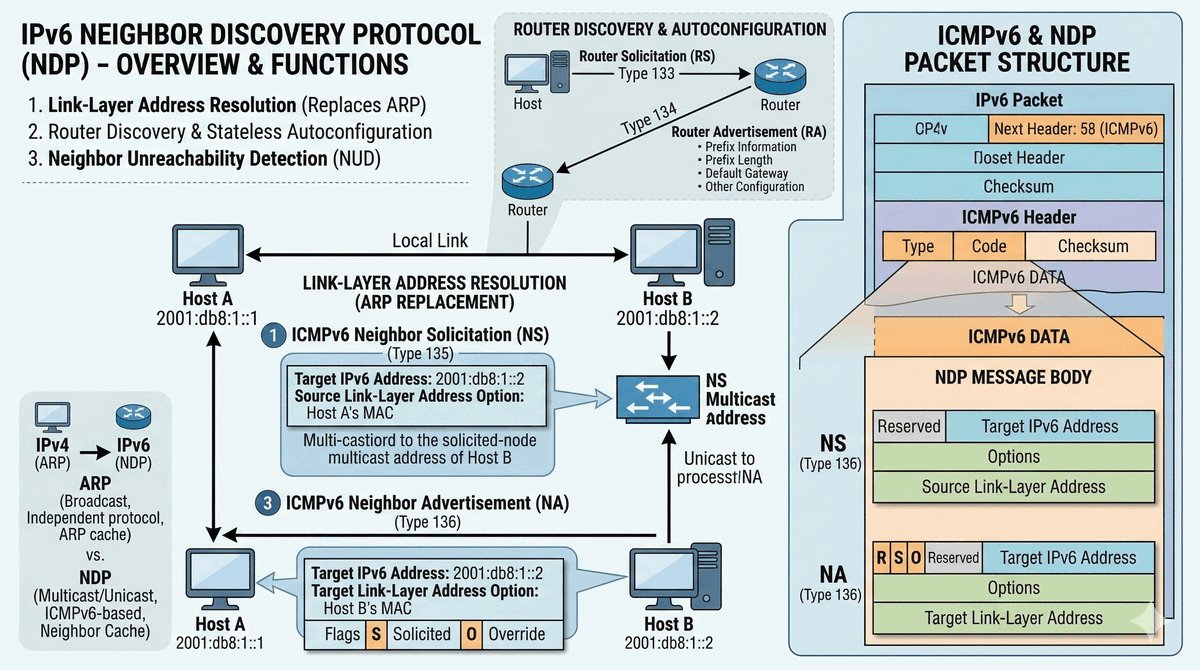

- Odpowiednik protokołu ARP, działający w ramach protokołu ICMPv6.
- Główne funkcje: odkrywanie sąsiadów oraz detekcja duplikatów (DAD).
- Komunikaty: Neighbor Solicitation (NS) oraz Neighbor Advertisement (NA).
- Komunikaty routera: Router Solicitation (RS) oraz Router Advertisement (RA).
- Protokół o krytycznym znaczeniu dla poprawnego funkcjonowania sieci IPv6.
- Blokowanie ruchu ICMPv6 na firewallach uniemożliwia poprawną pracę sieci.
- Diagnostyka: np. `netsh interface ipv6 show neighbors` w Windows.

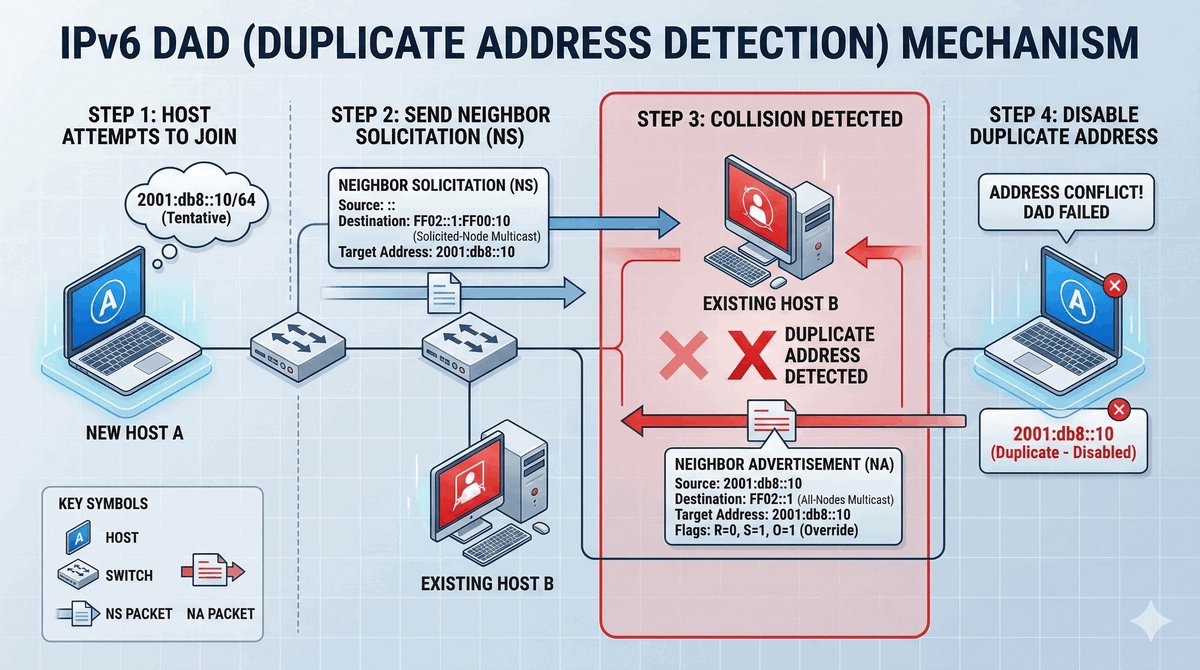

- Mechanizm aktywnie zapobiegający konfliktom adresów IP.
- Przed zatwierdzeniem adresu host wysyła specjalne zapytanie NS.
- Brak odpowiedzi oznacza, że wybrany adres jest unikalny w sieci.
- W przypadku odpowiedzi adres jest wyłączany jako zduplikowany.
- Błędy DAD mogą sugerować obecność pętli fizycznej w sieci.
- Szczególnie istotne przy ręcznej (statycznej) konfiguracji adresacji.
- Logi systemowe dostarczają szczegółowych informacji o błędach DAD.

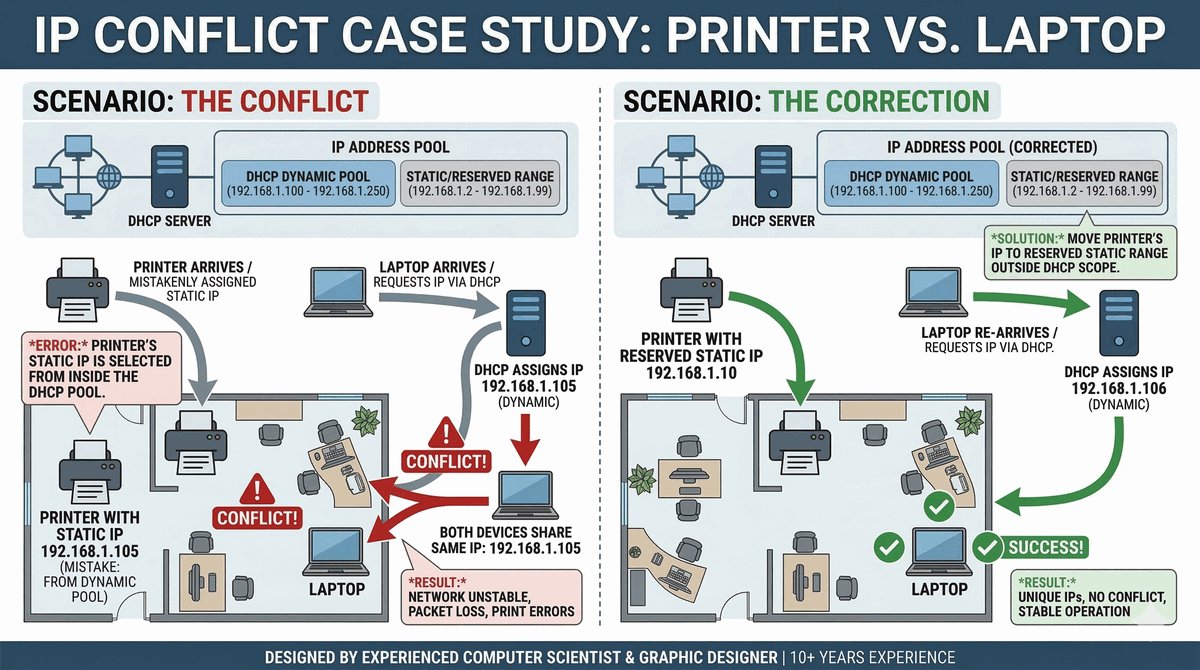

- Objawy: Dwa komputery cyklicznie tracą dostęp do zasobów sieciowych.
- Monitorowanie: System zgłasza błąd "Wykryto konflikt adresów IP".
- Analiza: Weryfikacja powiązań adresów MAC z IP w tablicy ARP.
- Przyczyna: Drukarka sieciowa posiadała statyczny adres IP z puli DHCP.
- Serwer DHCP przydzielił ten sam adres nowo podłączonemu laptopowi.
- Rozwiązanie: Wykluczenie adresu drukarki z zakresu DHCP (rezerwacja).
- Wniosek: Adresy statyczne muszą znajdować się poza zakresem dynamicznym.

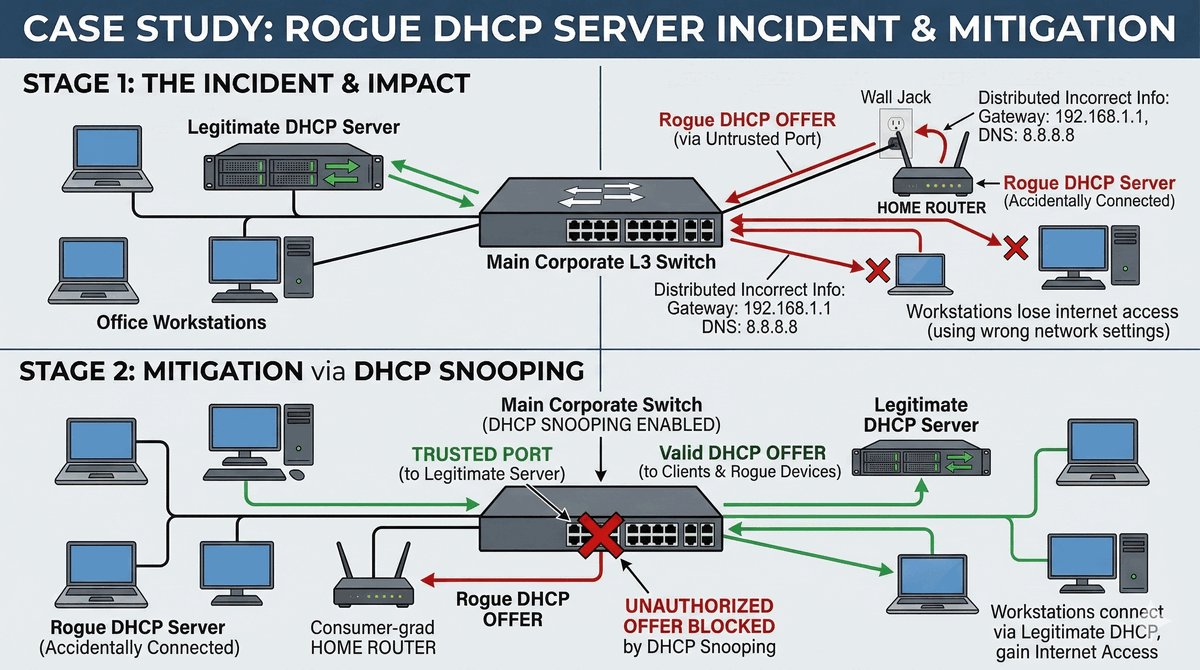

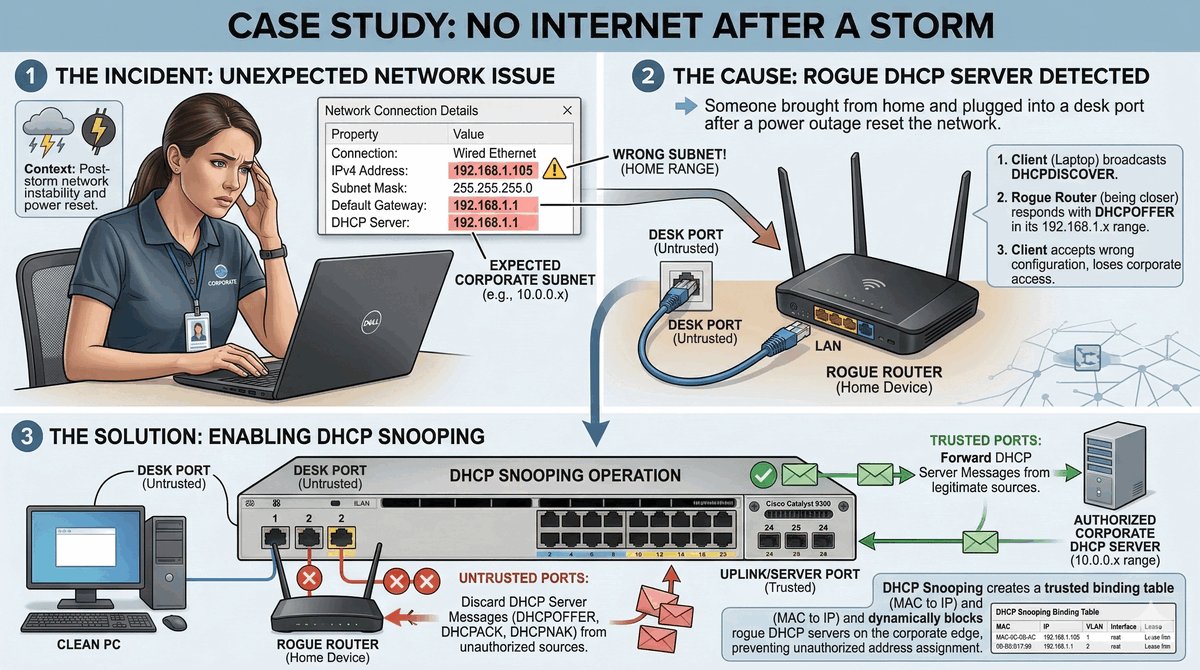

- Objawy: Użytkownicy w całym biurze zgłaszają brak Internetu.
- Weryfikacja: Hosty otrzymały adresy z nieznanej sieci 192.168.1.x.
- Brama domyślna wskazuje na urządzenie niebędące routerem firmowym.
- Diagnoza: Rogue DHCP – wykryto obcy router podłączony do sieci lokalnej.
- Działanie: Zlokalizowanie portu switcha na podstawie adresu MAC bramy.
- Rozwiązanie: Usunięcie urządzenia i wdrożenie funkcji DHCP Snooping.
- Wniosek: Brak kontroli nad fizycznym dostępem to poważne ryzyko.

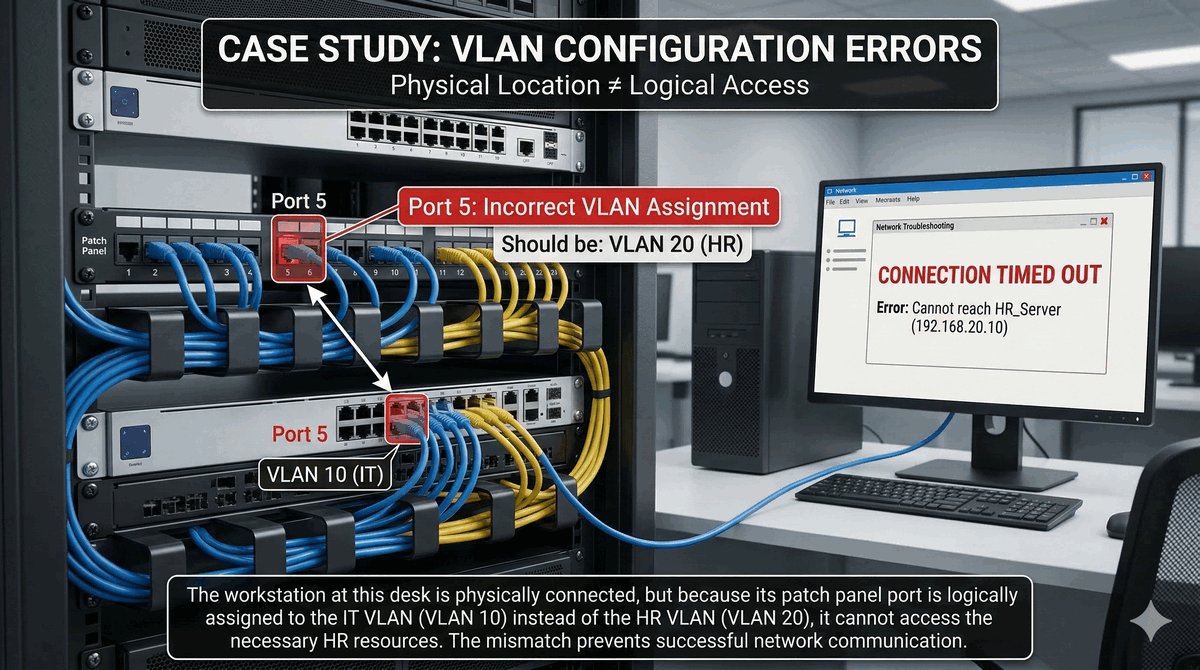

- Objawy: Komputer w dziale HR nie nawiązuje połączenia z serwerem.
- Weryfikacja: Parametry IP są poprawne, ale brama domyślna nie odpowiada.
- Switch: Port fizyczny został błędnie przypisany do VLAN IT zamiast HR.
- Przyczyna: Pomyłka administratora podczas porządkowania kabli w szafie.
- Rozwiązanie: Poprawne skonfigurowanie numeru VLAN na porcie przełącznika.
- Wniosek: Lokalizacja gniazdka nie gwarantuje poprawnej konfiguracji logicznej.
- Weryfikacja przynależności do VLAN to fundament diagnostyki w warstwie 2.
- Podstawowe polecenia systemowe służące do weryfikacji konfiguracji IP.
- `ipconfig /all` wyświetla adresy MAC, serwery DNS oraz status DHCP.
- `ipconfig /release` i `/renew` pozwalają na odświeżenie dzierżawy adresu DHCP.
- `ip addr` (w systemach Linux) to współczesny standard zamienny dla ifconfig.
- Pozwala na błyskawiczne sprawdzenie otrzymanego adresu sieciowego.
- Obecność adresu 169.254.x.x sugeruje brak kontaktu z serwerem DHCP.
- Niezbędne do sprawdzenia maski podsieci oraz adresu bramy domyślnej.
- Polecenie `arp -a` wyświetla aktualną zawartość tablicy ARP.
- Pozwala upewnić się, czy host zna adres fizyczny bramy lub sąsiadów.
- Błędne wpisy statyczne mogą powodować problemy po modernizacji sieci.
- Umożliwia wstępne wykrycie ataku ARP Spoofing (te same MAC dla wielu IP).
- Wyczyszczenie tablicy ARP bywa skutecznym sposobem na szybką naprawę.
- Kluczowe narzędzie przy badaniu problemów wewnątrz lokalnego segmentu.
- Pozwala na precyzyjną analizę powiązań między warstwą 2 a 3.
- Umożliwia głęboką analizę nagłówków ramek Ethernet oraz pakietów IP.
- Filtrowanie ruchu: po adresach MAC (`eth.addr`) oraz adresach IP (`ip.addr`).
- Szczegółowa analiza przebiegu procesu DHCP (filtr `bootp`).
- Wykrywanie konfliktów IP za pomocą mechanizmu Gratuitous ARP.
- Możliwość monitorowania komunikatów ICMPv6 w nowych sieciach.
- Pozwala uwidocznić problemy niewidoczne przy użyciu standardowych komend.
- Narzędzie niezastąpione przy diagnostyce złożonych i nietypowych awarii.
- Wdrażanie systemów IPAM (IP Address Management) w większych sieciach.
- Rezygnacja z arkuszy kalkulacyjnych na rzecz dedykowanych rozwiązań.
- Dokładne dokumentowanie podsieci, VLAN-ów oraz wszystkich rezerwacji.
- Czytelne oznaczanie urządzeń korzystających ze stałej adresacji IP.
- Planowanie rozwoju infrastruktury z odpowiednim zapasem adresów.
- Regularne przeprowadzanie audytów wykorzystania dostępnej przestrzeni.
- Stosowanie spójnych standardów (np. .1 – brama, .10-.50 – serwery).
- Poprawna adresacja MAC i IP to fundament wszelkiej komunikacji.
- Protokół ARP/NDP to niezbędne spoiwo między warstwą łącza a sieciową.
- Usługa DHCP automatyzuje pracę, ale wymaga starannej konfiguracji i nadzoru.
- Standard IPv6 wprowadza nowe mechanizmy (SLAAC), które inżynier musi znać.
- Bezpieczeństwo warstwy 2 (Port Security, Snooping) ma krytyczne znaczenie.
- Skuteczna diagnostyka opiera się na systematycznym sprawdzaniu warstw modelu OSI.
- W kolejnym wykładzie skupimy się na zagadnieniach rutingowych (routing).
