- Warstwa fizyczna jest fundamentem komunikacji sieciowej.
- Odpowiada za przesyłanie bitów przez medium transmisyjne.
- Problemy w tej warstwie wpływają na wszystkie wyższe warstwy.
- Najczęstsze media to kable miedziane (skrętka) i światłowody.
- Standardy Ethernet definiują parametry elektryczne i optyczne.
- Zrozumienie fizyki transmisji ułatwia diagnostykę awarii.
- Ignorowanie warstwy 1 to częsty błąd początkujących inżynierów.

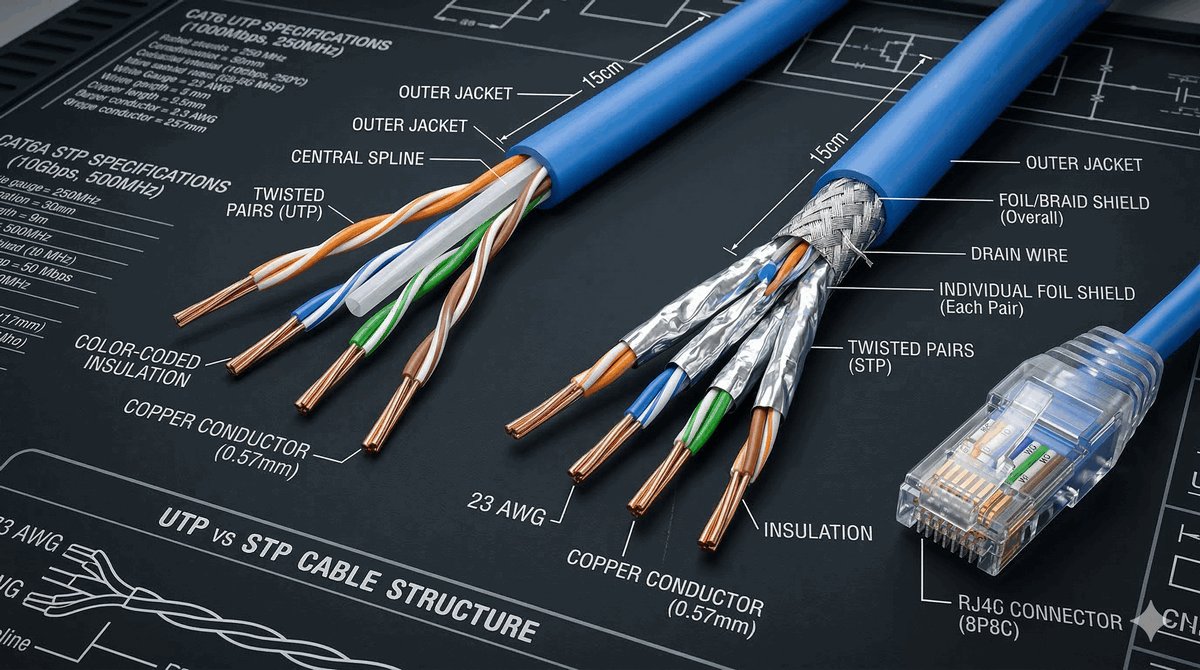

- Najpopularniejsze medium w sieciach LAN (Local Area Network).
- Składa się z par miedzianych przewodów skręconych ze sobą.
- Skręcanie redukuje zakłócenia elektromagnetyczne.
- Występuje w wersji nieekranowanej (UTP) i ekranowanej (STP).
- Zakończona wtykiem RJ-45 (8P8C).
- Ograniczona długość segmentu do 100 metrów.
- Podatna na zakłócenia zewnętrzne i przesłuchy.
- Wykorzystują impulsy świetlne do przesyłania danych.
- Całkowita odporność na zakłócenia elektromagnetyczne (EMI).
- Umożliwiają transmisję na znacznie większe odległości.

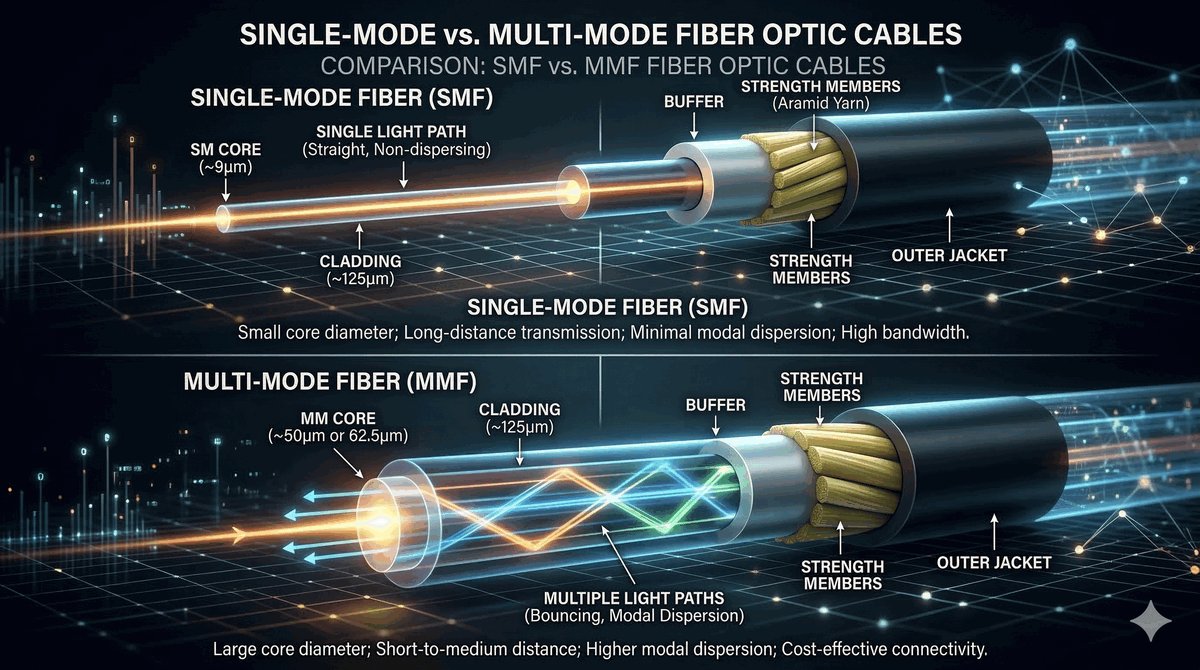

- Dwa główne typy: jednomodowe (SMF) i wielomodowe (MMF).
- Wymagają precyzyjnego montażu i czystości złączy.
- Uszkodzenia mechaniczne są trudniejsze do naprawy niż w miedzi.
- Stosowane w sieciach szkieletowych i połączeniach międzybudynkowych.

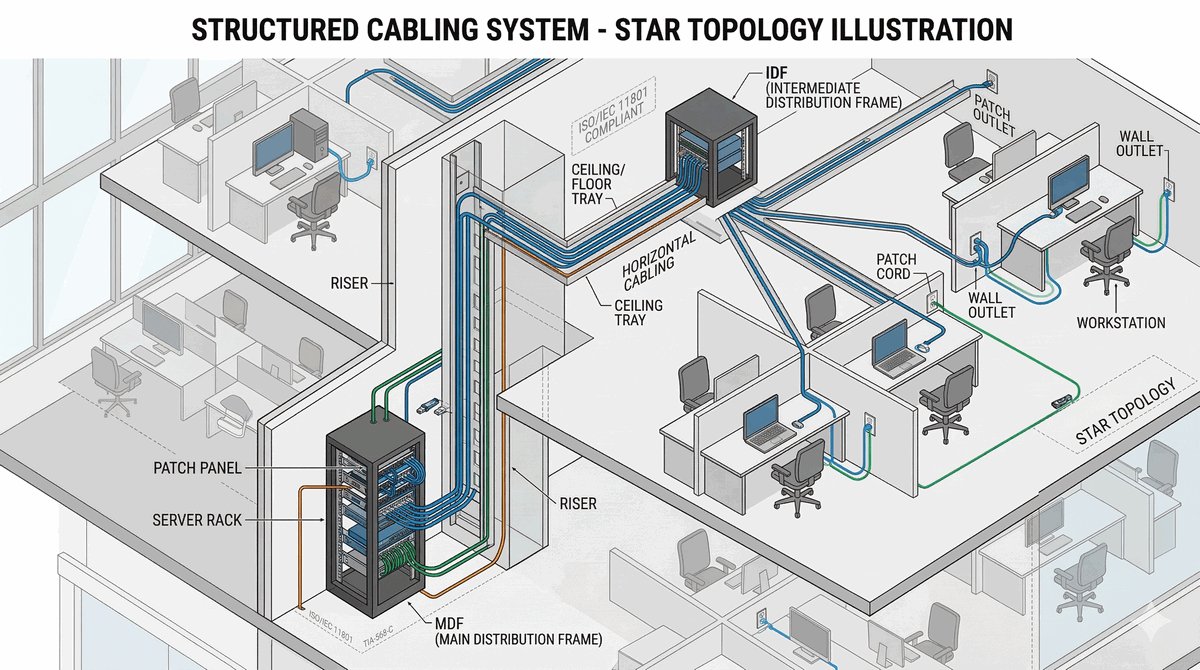

- Okablowanie strukturalne to uniwersalny system telekomunikacyjny.
- Normy (np. ISO/IEC 11801, TIA/EIA-568) gwarantują kompatybilność.
- Definiują topologię gwiazdy i punkty dystrybucyjne.
- Kluczowe jest zachowanie promieni gięcia kabli.
- Prawidłowe rozszycie par we wtykach i gniazdach jest krytyczne.
- Standardy określają maksymalne długości toru transmisyjnego.
- Certyfikacja sieci potwierdza zgodność z normami.

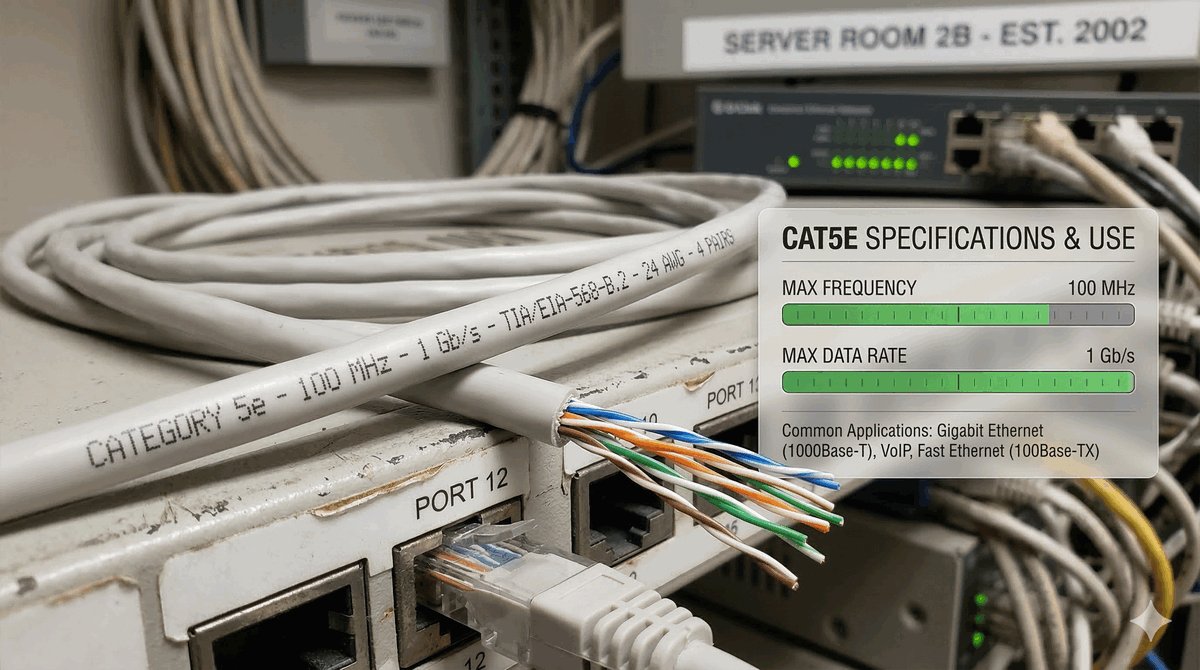

- Standard wprowadzony w 2001 roku jako ulepszenie Cat5.
- Obsługuje prędkości do 1 Gb/s (Gigabit Ethernet).
- Pasmo przenoszenia do 100 MHz.
- Wciąż powszechnie spotykana w starszych instalacjach.
- Wystarczająca do typowych zastosowań biurowych.
- Mniejsza odporność na zakłócenia niż nowsze kategorie.
- Tania i łatwa w instalacji.

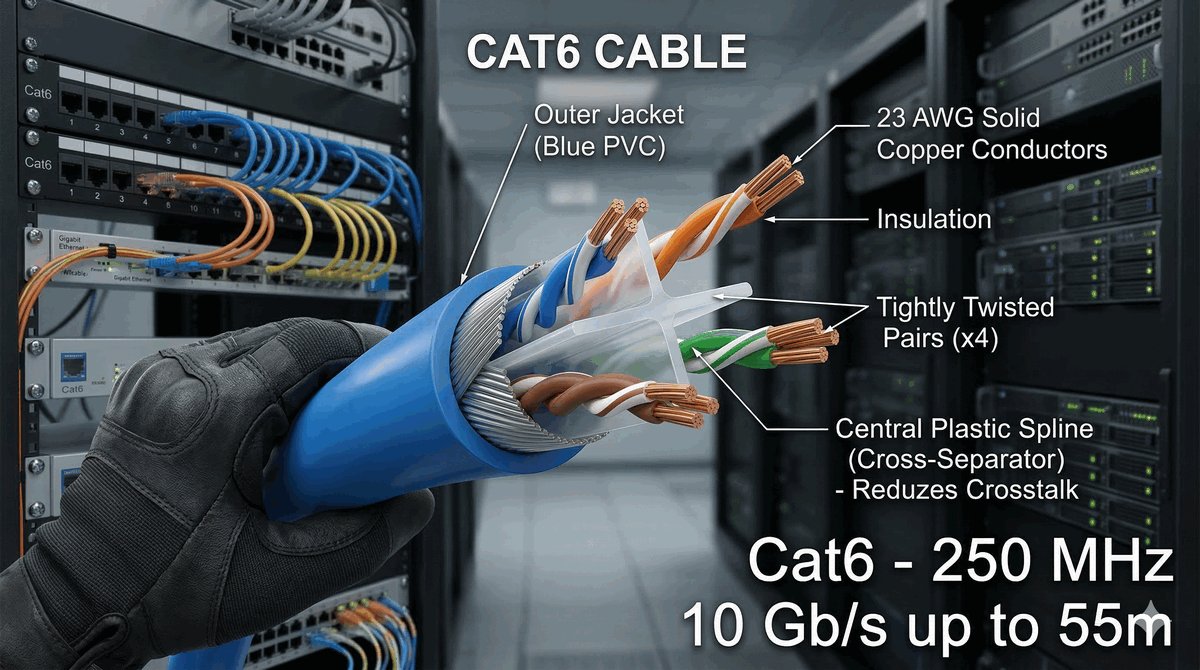

- Standard o podwyższonych parametrach transmisyjnych.
- Pasmo przenoszenia do 250 MHz.
- Obsługuje 1 Gb/s na 100m i 10 Gb/s na krótkich dystansach (do 55m).
- Posiada separator par (krzyżak) redukujący przesłuchy.
- Grubsza i sztywniejsza niż Cat5e.
- Obecnie standard w nowych instalacjach biurowych.
- Wymaga staranniejszego zarabiania złączy.

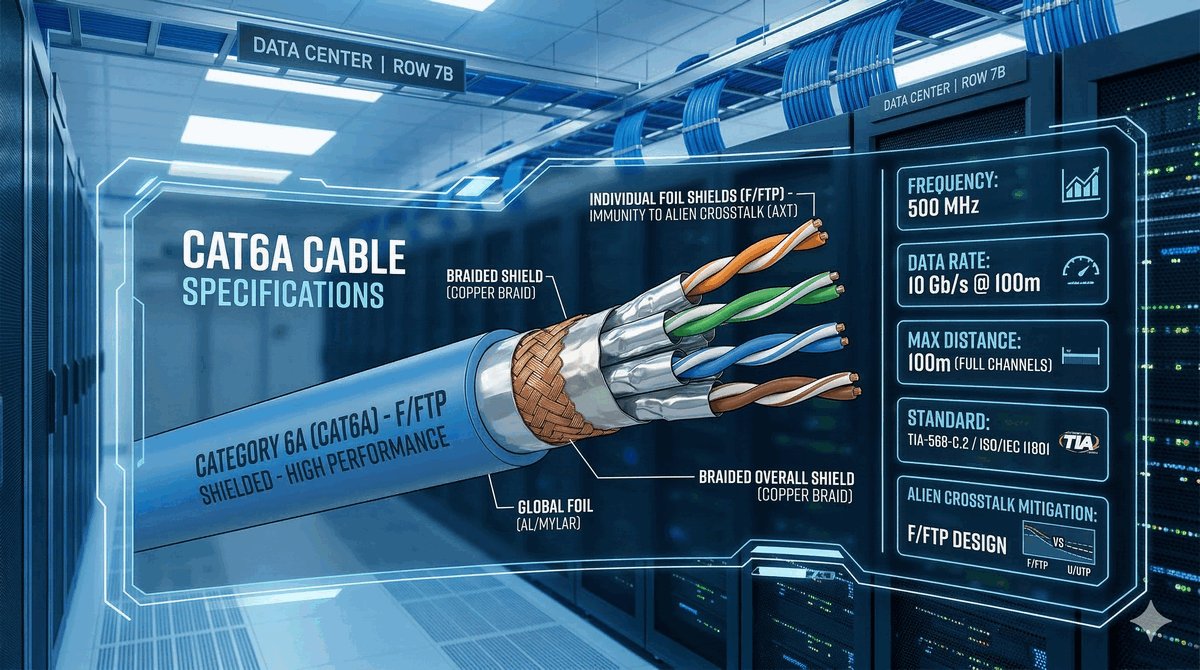

- Rozszerzona wersja kategorii 6 (Augmented).
- Pasmo przenoszenia do 500 MHz.
- Pełna obsługa 10 Gigabit Ethernet na dystansie 100 metrów.
- Znakomita odporność na przesłuchy obce (Alien Crosstalk).
- Często stosowana w centrach danych i nowoczesnych biurowcach.
- Kable są grubsze i trudniejsze w układaniu w korytach.
- Wymaga dedykowanych modułów i patch paneli.

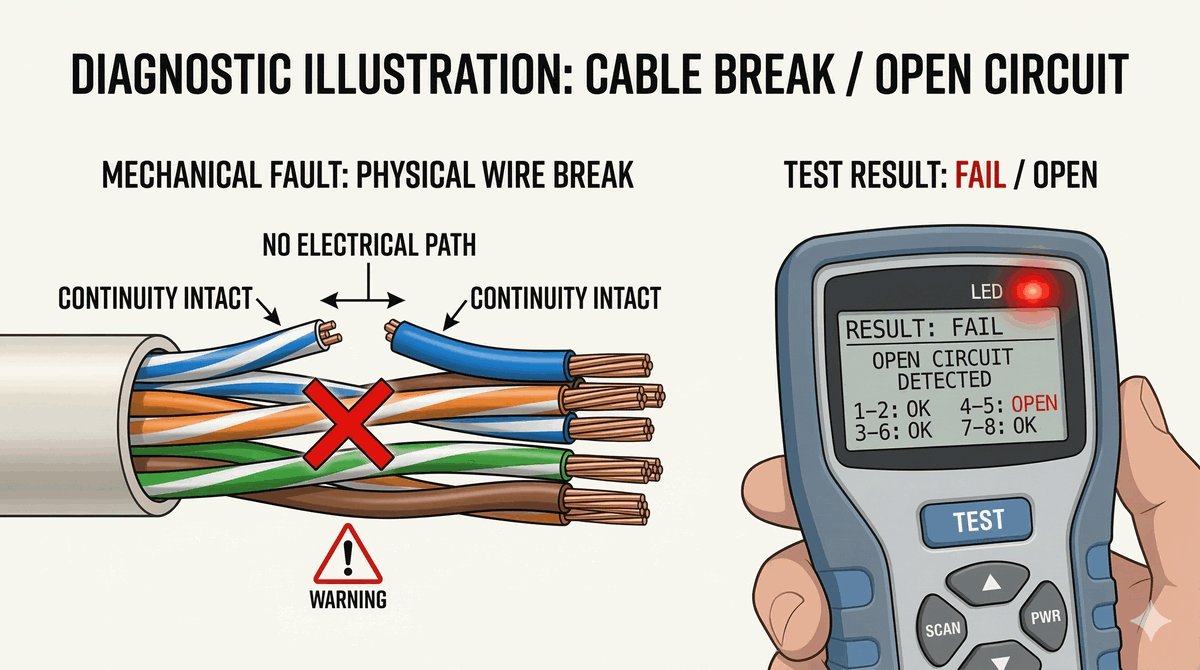

- Całkowity brak ciągłości jednej lub więcej żył w kablu.
- Objawia się brakiem linku (dioda na karcie sieciowej nie świeci).
- Przyczyny: uszkodzenia mechaniczne, przewiercenie, zerwanie.
- Często występuje przy wtykach lub gniazdach (złe zarobienie).
- Lokalizacja możliwa za pomocą prostego testera ciągłości.
- Reflektometr (TDR) pozwala określić dokładną odległość do przerwy.
- Naprawa wymaga wymiany odcinka lub ponownego zarobienia końcówek.

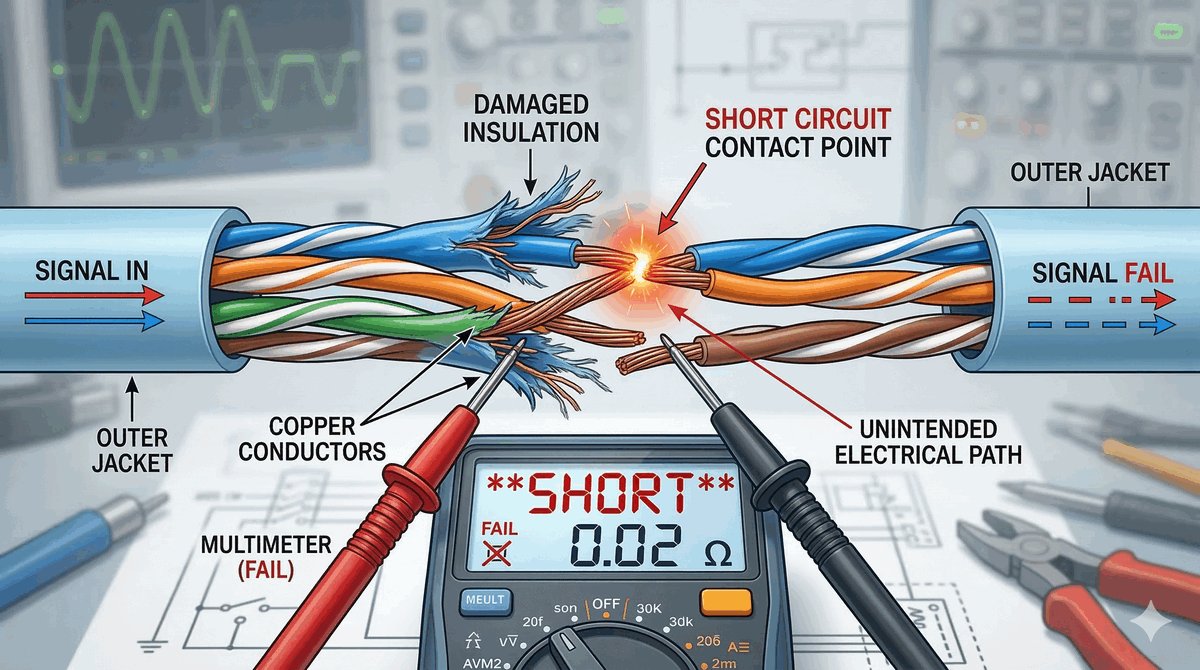

- Połączenie elektryczne między dwiema różnymi żyłami.
- Może wystąpić między żyłami tej samej pary lub różnych par.
- Powoduje błędy transmisji lub całkowity brak komunikacji.
- Częsta przyczyna: uszkodzenie izolacji podczas instalacji (zbyt mocne zaciąganie).
- Może być spowodowane wadliwym wtykiem RJ-45.
- Wykrywalne przez mapę połączeń (Wire Map).
- Zwarcia mogą uszkodzić porty w urządzeniach aktywnych (rzadko w nowoczesnym sprzęcie).

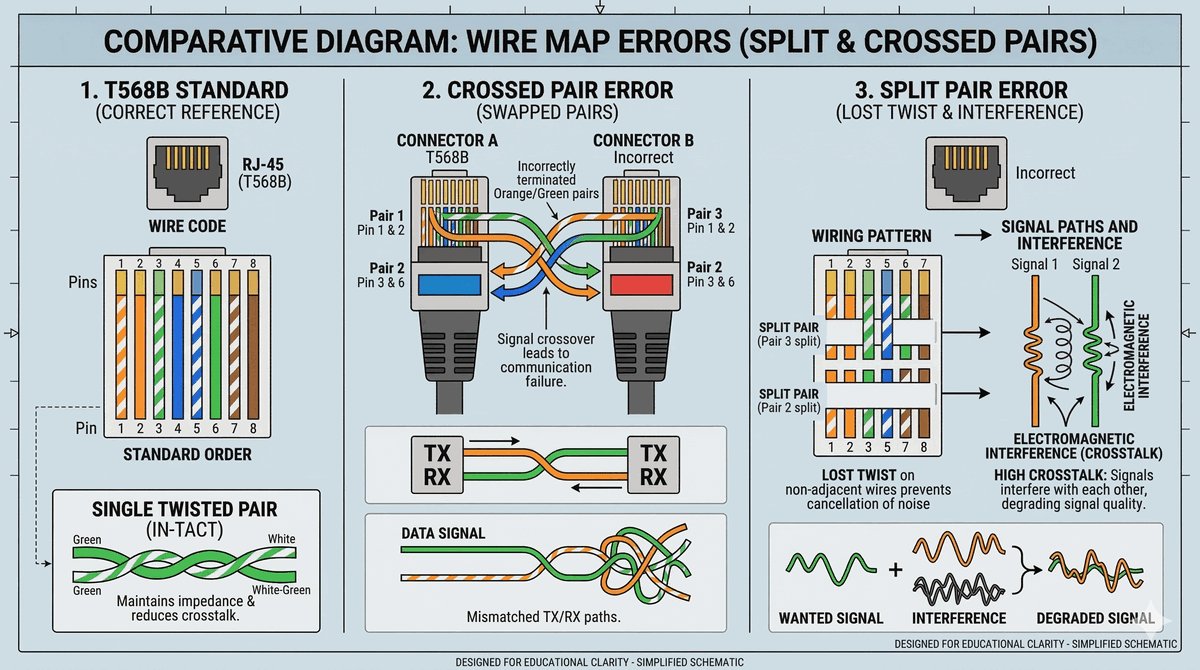

- Błąd polegający na zamianie miejscami żył we wtyku.
- Split Pair (rozdzielenie par): żyły z różnych par tworzą obwód.
- Reversed Pair (odwrócona para): zamiana biegunowości w parze.
- Crossed Pair (skrzyżowane pary): zamiana całych par miejscami.
- Split Pair jest najtrudniejszy do wykrycia prostym testerem (ciągłość jest zachowana).
- Powoduje ogromne przesłuchy i uniemożliwia szybką transmisję.
- Wymaga ponownego zarobienia złączy zgodnie ze standardem T568A lub T568B.

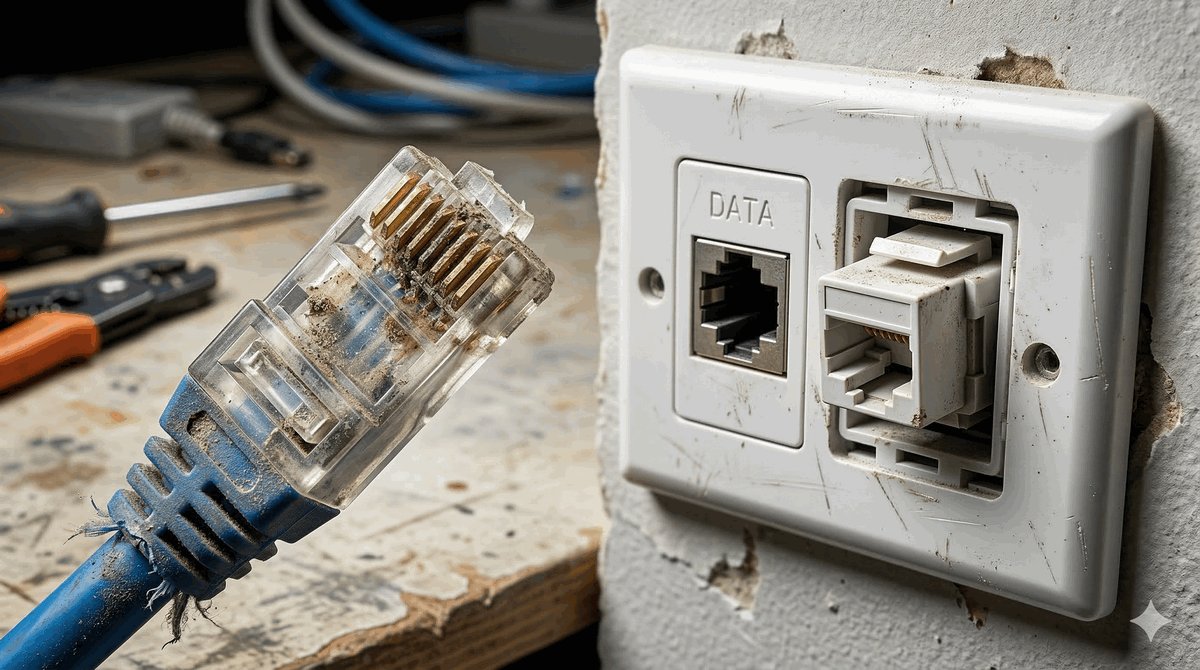

- Wyłamane zatrzaski wtyków RJ-45 powodują wysuwanie się kabla.
- Zanieczyszczone lub utlenione styki (piny) zwiększają rezystancję.
- Luźne gniazda powodują przerywanie połączenia przy ruchu kablem.
- Zbyt głębokie lub zbyt płytkie wciśnięcie żył w noże gniazda.
- Brak odciążenia kabla (strain relief) prowadzi do wyrywania żył.
- Stosowanie wtyków nieodpowiednich do typu kabla (drut vs linka).
- Regularna inspekcja wizualna pomaga wykryć te problemy.

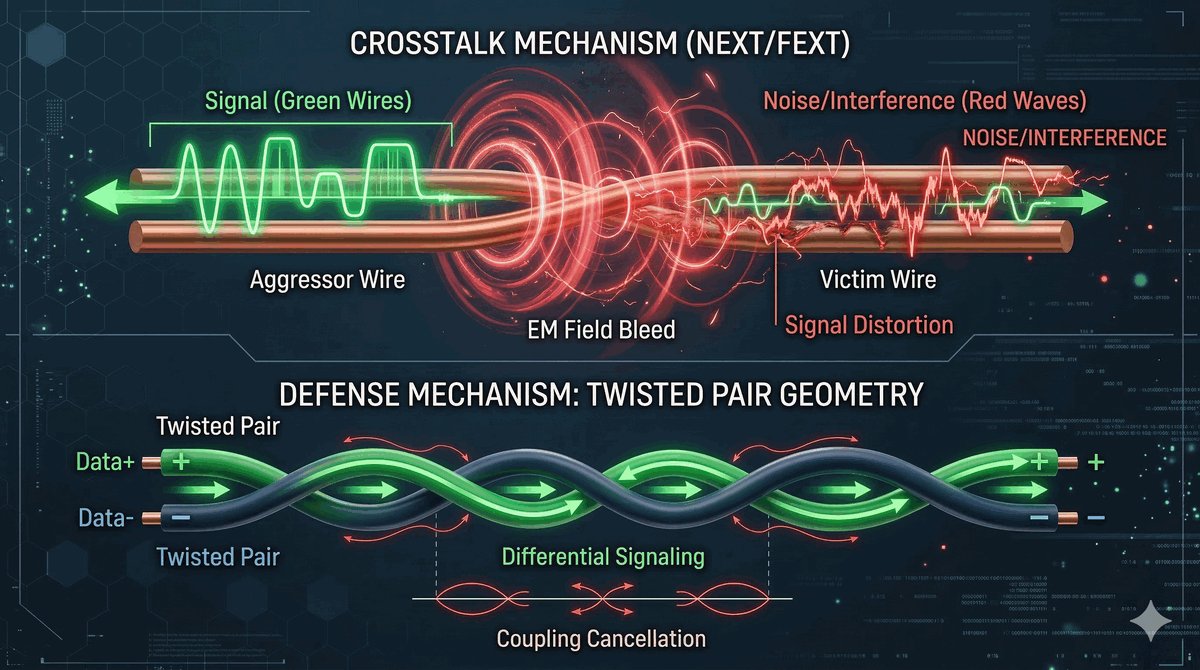

- Zakłócenia sygnału w jednej parze pochodzące od sąsiedniej pary.
- Wynikają z indukcji elektromagnetycznej.
- NEXT (Near-End Crosstalk): przesłuch mierzony po stronie nadajnika.
- FEXT (Far-End Crosstalk): przesłuch mierzony po stronie odbiornika.
- Główna przyczyna błędów w sieciach Gigabit Ethernet.
- Zminimalizowane przez odpowiedni splot par w kablu.
- Zbyt mocne rozkręcenie par przy wtyku drastycznie zwiększa NEXT.

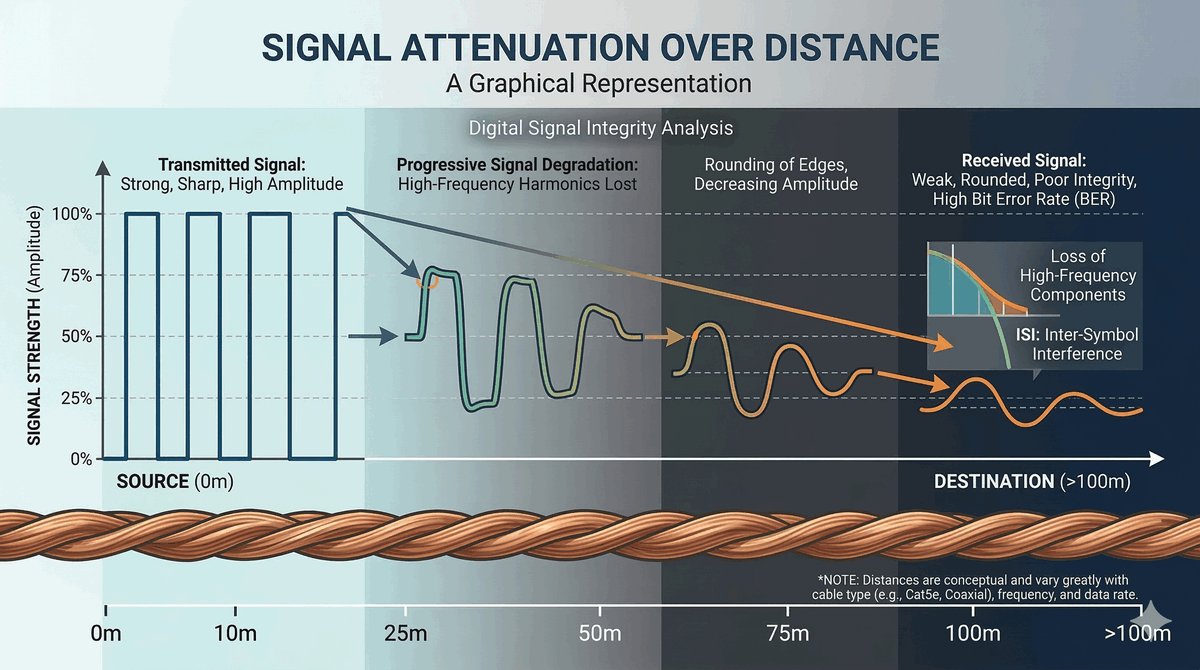

- Spadek mocy sygnału wraz ze wzrostem odległości.
- Mierzone w decybelach (dB).
- Zależy od częstotliwości sygnału i jakości przewodu.
- Zbyt duże tłumienie powoduje, że sygnał jest nieczytelny dla odbiornika.
- Główny powód limitu 100 metrów dla skrętki miedzianej.
- Wpływ mają: rezystancja materiału, temperatura, złącza po drodze.
- Wzmacniaki (repeatery) lub switche regenerują sygnał.

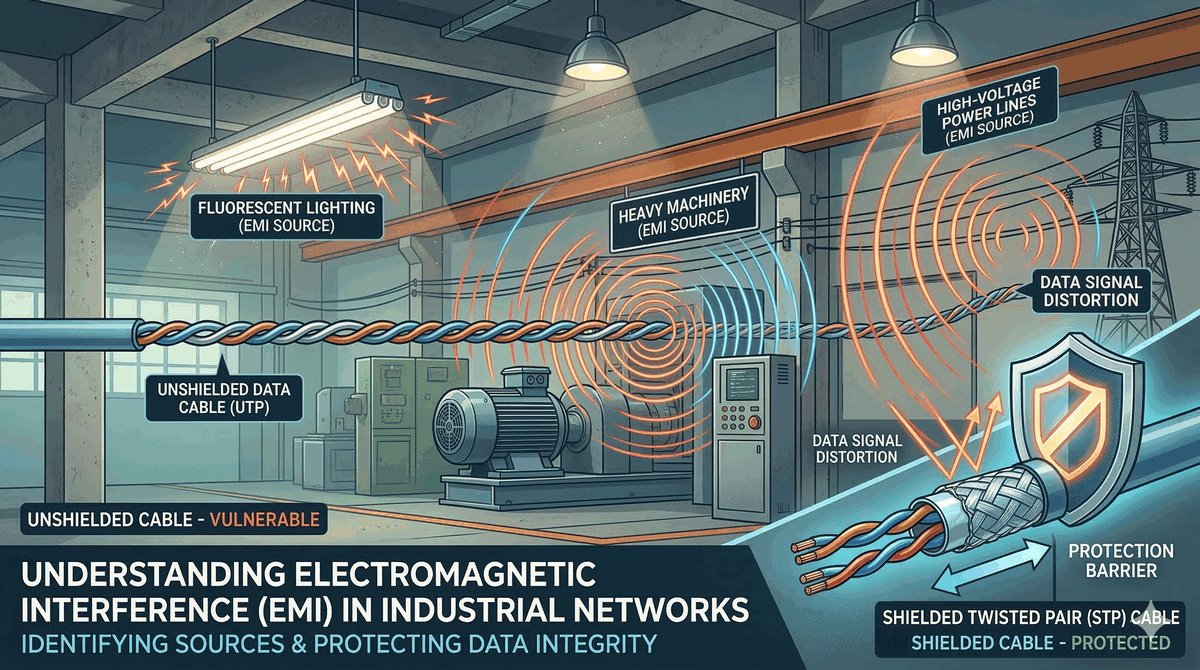

- EMI: Zakłócenia elektromagnetyczne (np. od silników, świetlówek).
- RFI: Zakłócenia radiowe (np. od nadajników, telefonów).
- Kable UTP (nieekranowane) są na nie podatne.
- Objawy: okresowe błędy transmisji, spadek wydajności.
- Rozwiązanie: stosowanie kabli ekranowanych (FTP, STP).
- Ważne jest zachowanie dystansu od instalacji elektrycznych (min. 20 cm).
- Prawidłowe uziemienie ekranu jest kluczowe dla skuteczności ochrony.

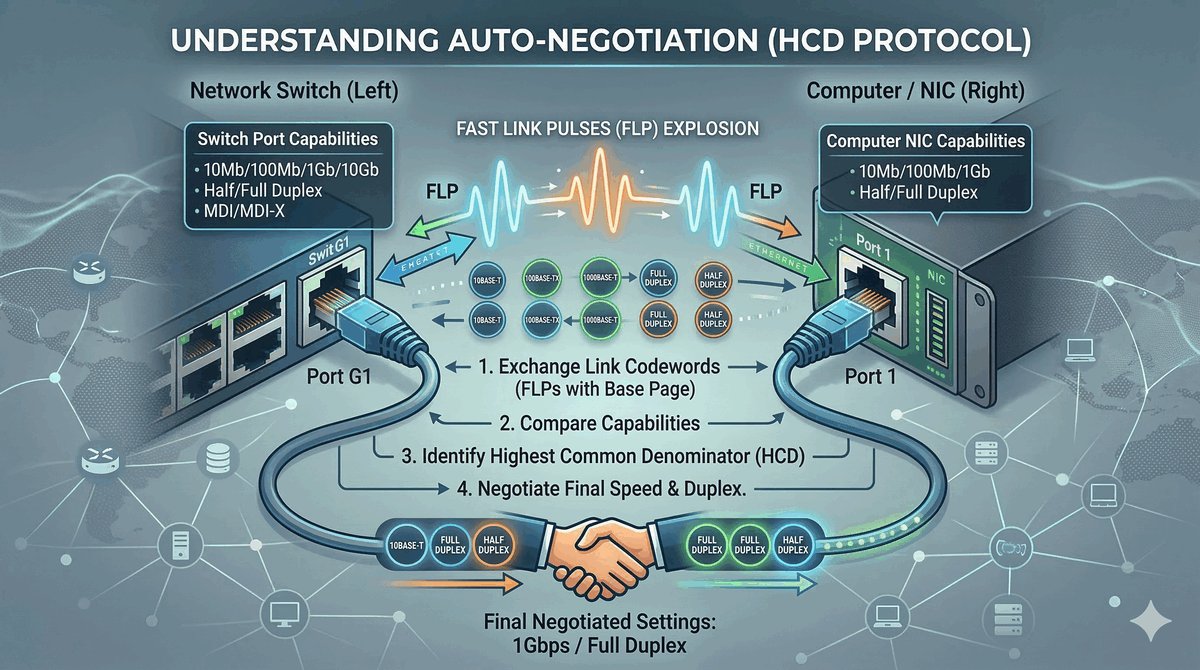

- Mechanizm pozwalający urządzeniom ustalić wspólne parametry transmisji.
- Negocjowane są: prędkość (10/100/1000 Mb/s) i tryb dupleksu.
- Odbywa się za pomocą impulsów FLP (Fast Link Pulse).
- Zazwyczaj działa poprawnie, ale bywa źródłem problemów.
- Problemy pojawiają się przy łączeniu sprzętu różnych generacji.
- Ręczne ustawienie parametrów na jednej stronie wyłącza negocjację.
- Zalecane jest stosowanie "Auto" po obu stronach łącza.

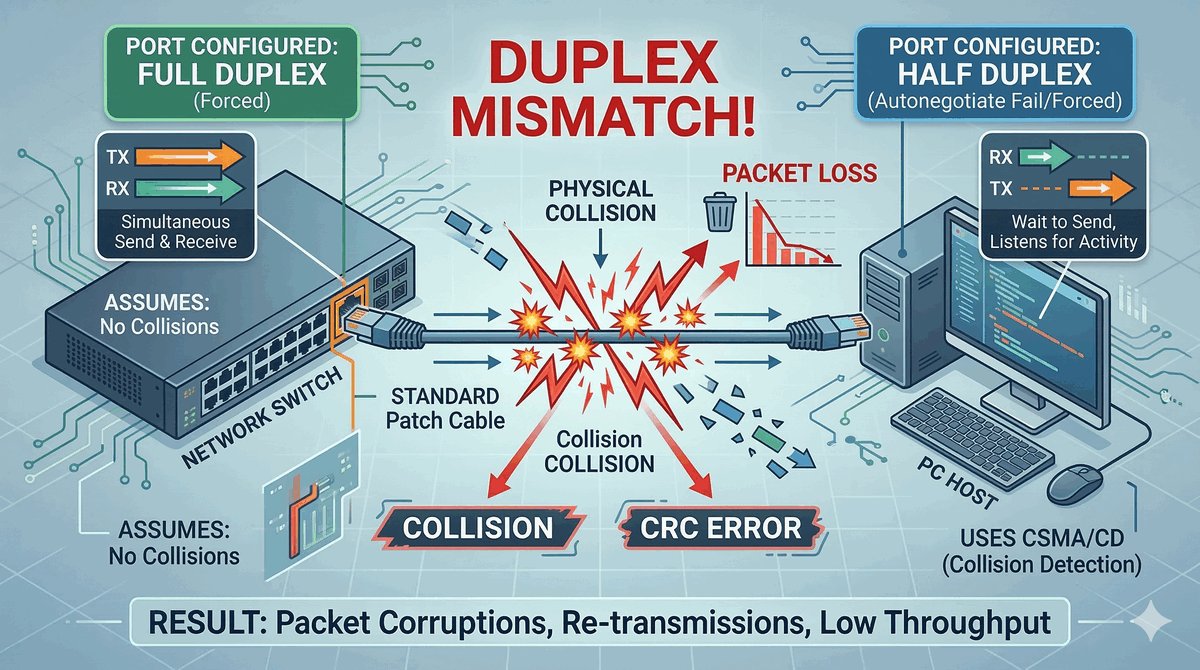

- Jedna strona działa w Full-Duplex, druga w Half-Duplex.
- Częsty skutek ręcznej konfiguracji tylko jednego urządzenia.
- Strona Half-Duplex wykrywa kolizje, gdy odbiera dane podczas nadawania.
- Strona Full-Duplex nie sprawdza kolizji i przerywa transmisję drugiej strony.
- Objawy: drastycznie niska wydajność, błędy CRC, Late Collisions.
- Połączenie działa, ale jest bardzo wolne.
- Diagnostyka wymaga sprawdzenia statystyk interfejsów po obu stronach.

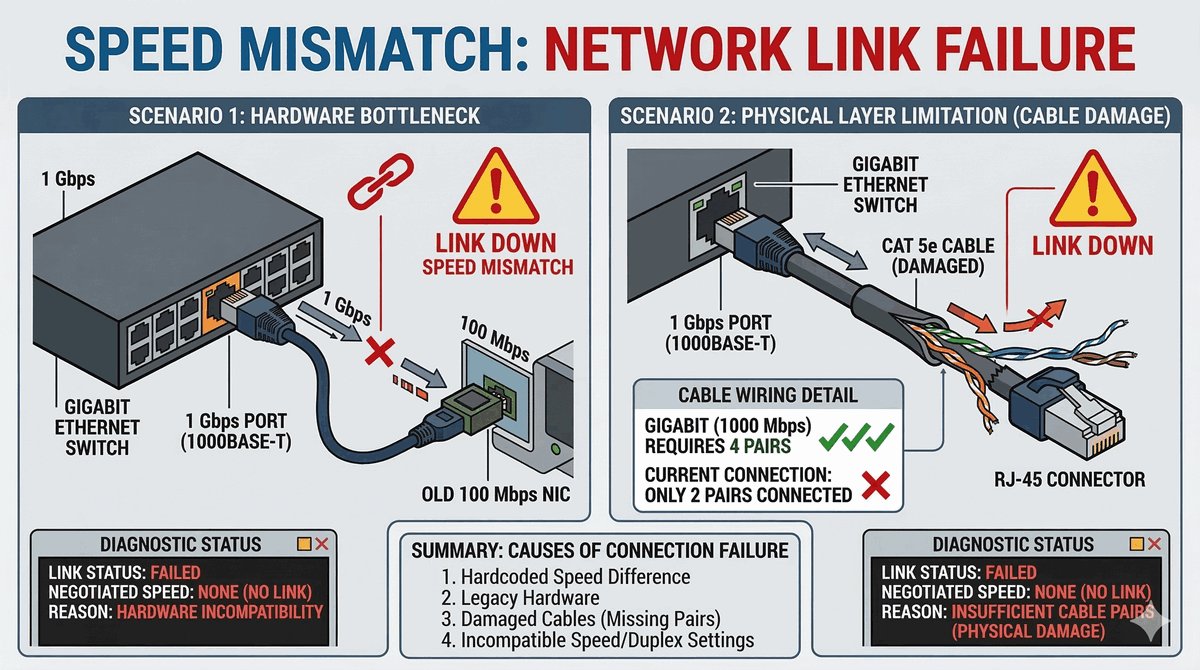

- Sytuacja, gdy urządzenia próbują pracować z różną prędkością.
- Zazwyczaj skutkuje całkowitym brakiem zestawienia łącza.
- Może wynikać z uszkodzenia kabla (np. brak pary dla 1 Gb/s).
- Czasem urządzenia negocjują niższą prędkość (np. 100 Mb/s zamiast 1 Gb/s).
- Wymuszenie prędkości na sztywno może pomóc w diagnostyce.
- Należy sprawdzić kompatybilność kart sieciowych i switcha.
- Kable niskiej kategorii mogą uniemożliwić pracę z pełną prędkością.

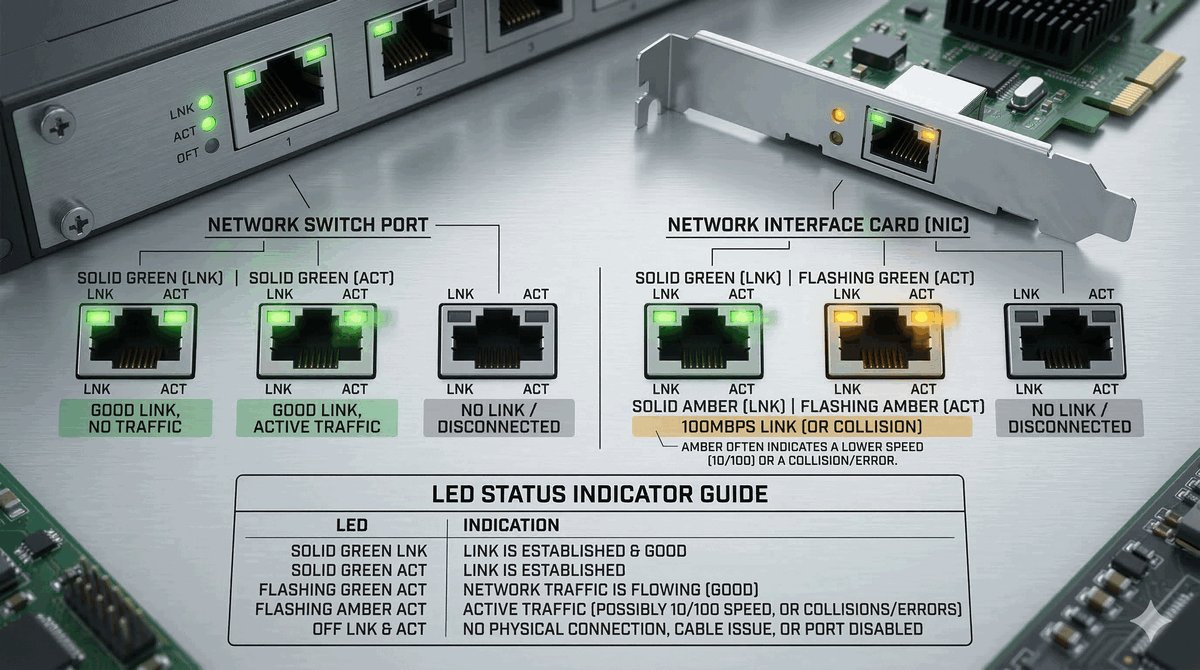

- Najprostsze i najszybsze narzędzie diagnostyczne.
- Link LED: informuje o fizycznym zestawieniu połączenia.
- Activity LED: miga podczas przesyłania danych.
- Speed LED: kolor diody często oznacza wynegocjowaną prędkość.
- Brak świecenia Link LED oznacza przerwę w kablu lub wyłączony port.
- Jednoczesne miganie wszystkich diod może oznaczać awarię switcha.
- Warto znać specyfikę sygnalizacji danego urządzenia.

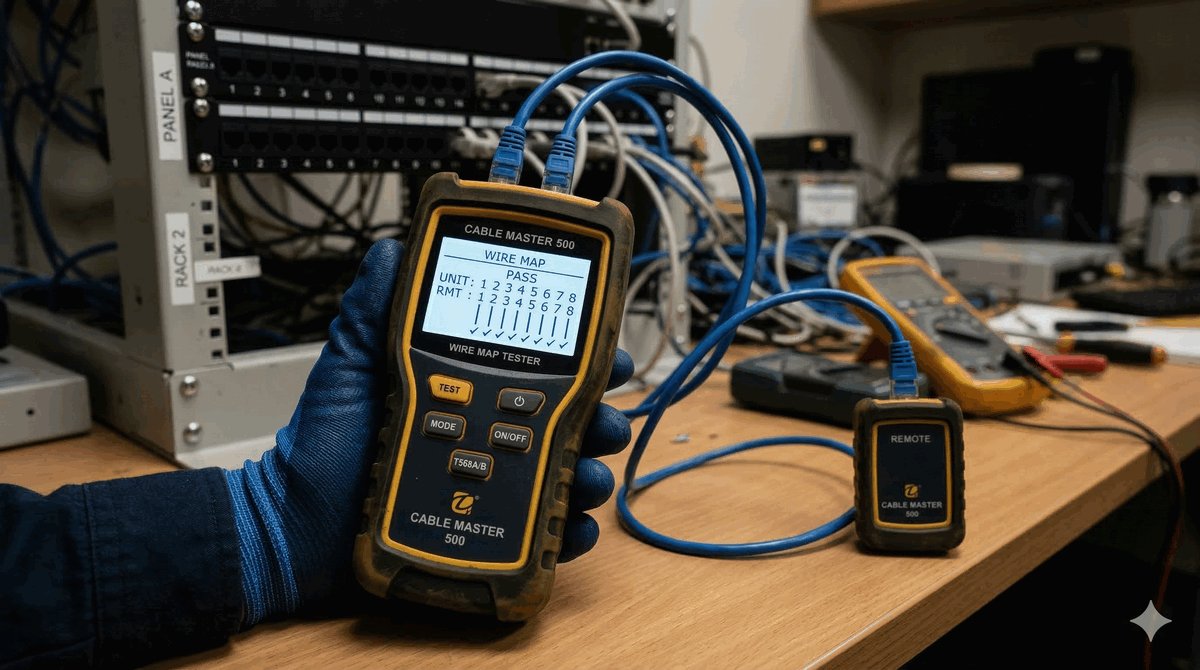

- Podstawowe narzędzie każdego instalatora sieci.
- Składa się z jednostki głównej i terminatora (zdalnej końcówki).
- Weryfikuje poprawność kolejności żył (Wire Map).
- Wykrywa przerwy, zwarcia, pary odwrócone i skrzyżowane.
- Nie wykrywa problemów wydajnościowych ani zakłóceń.
- Niektóre modele mierzą długość kabla metodą pojemnościową.
- Niezbędne do szybkiej weryfikacji nowo zarobionych wtyków.

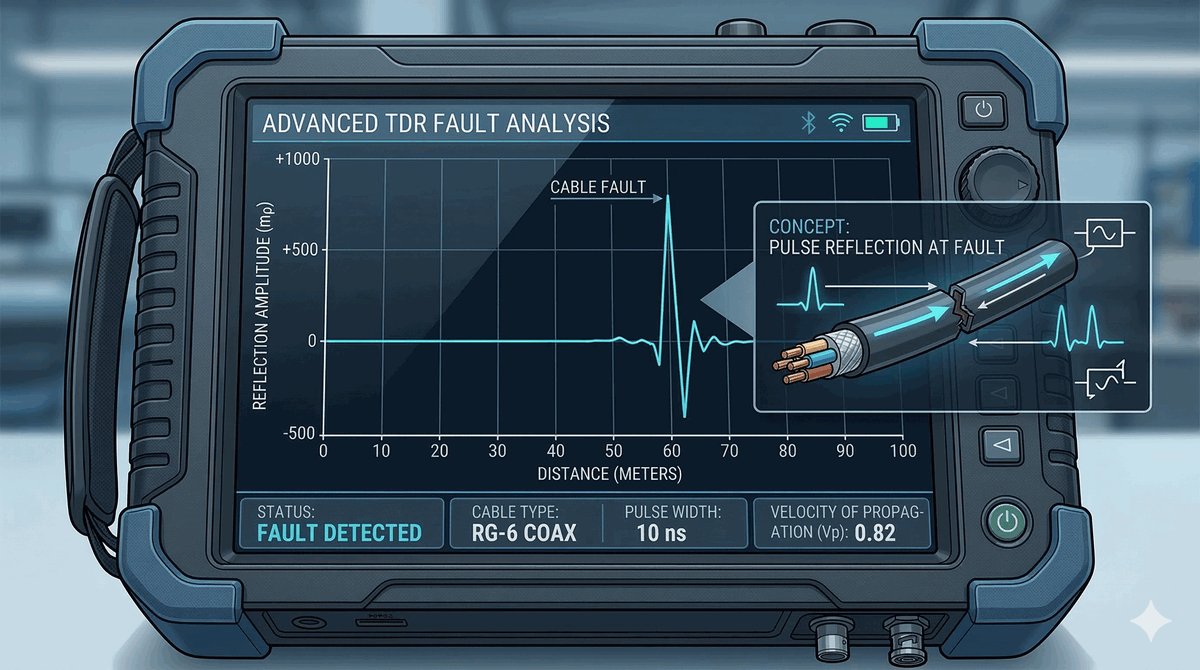

- Time Domain Reflectometer - zaawansowane narzędzie pomiarowe.
- Wysyła impuls elektryczny i analizuje jego odbicia.
- Pozwala precyzyjnie zlokalizować miejsce uszkodzenia kabla.
- Określa odległość do przerwy, zwarcia lub zagięcia kabla.
- Wbudowane w zaawansowane testery certyfikacyjne i niektóre switche.
- Działa na zasadzie podobnej do radaru.
- Niezastąpione przy diagnostyce długich tras kablowych w ścianach.

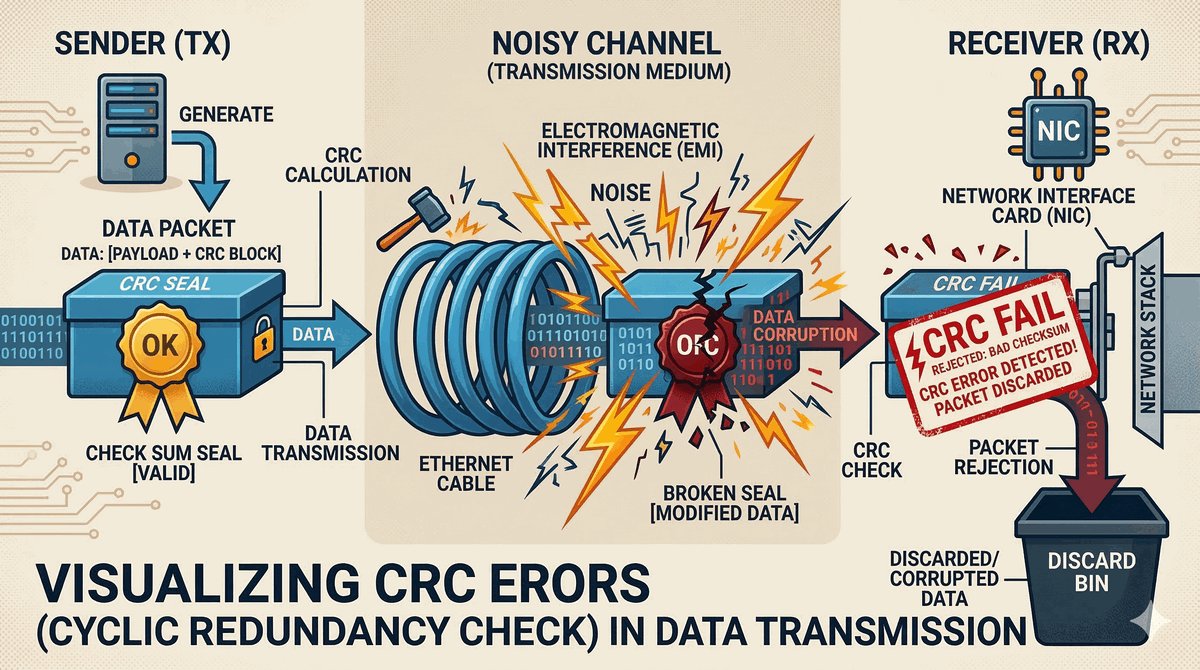

- Cyclic Redundancy Check - suma kontrolna ramki Ethernet.
- Błąd CRC oznacza, że ramka została uszkodzona podczas transmisji.
- Odbiornik odrzuca ramki z błędnym CRC.
- Główne przyczyny: zakłócenia EMI, uszkodzony kabel, wadliwa karta sieciowa.
- Duplex Mismatch również generuje błędy CRC.
- Pojedyncze błędy są dopuszczalne, lawinowy wzrost oznacza awarię.
- Komenda `show interfaces` na switchu pokazuje licznik błędów.

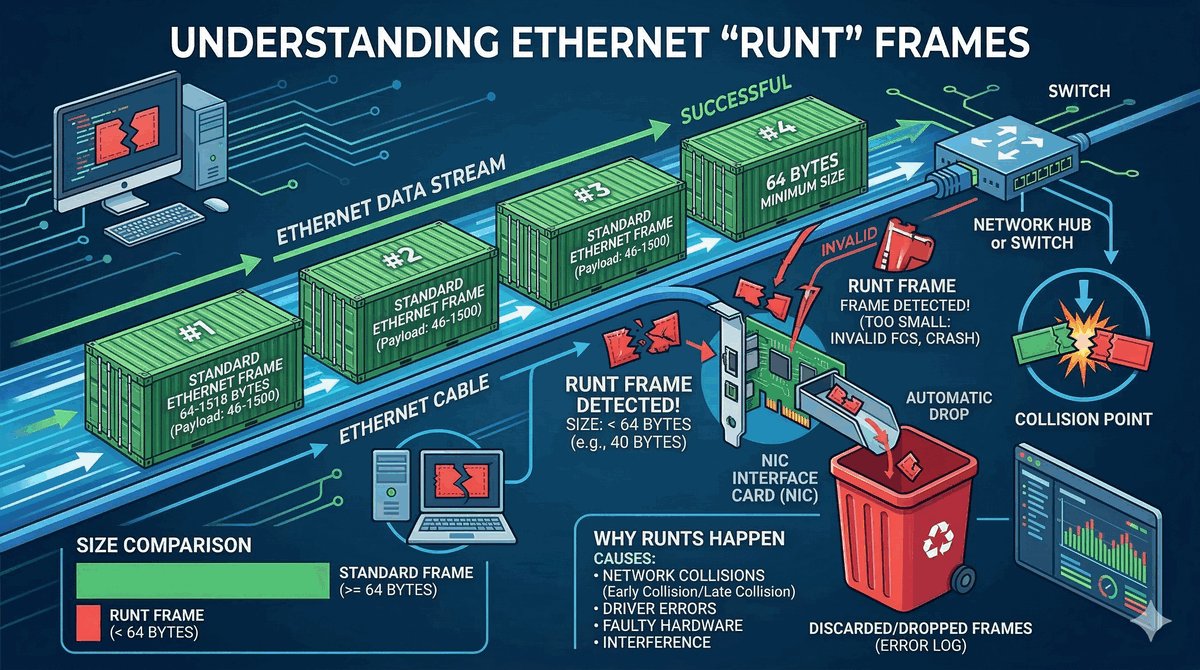

- Ramki krótsze niż minimalna długość 64 bajtów.
- Są odrzucane przez urządzenia sieciowe.
- Najczęstsza przyczyna: kolizje w sieci (normalne w Half-Duplex).
- W sieciach Full-Duplex mogą oznaczać uszkodzenie karty sieciowej.
- Mogą być wynikiem błędnego sterownika karty sieciowej.
- Duża liczba Runts wskazuje na poważny problem w warstwie fizycznej.
- Nazywane również "undersized frames".

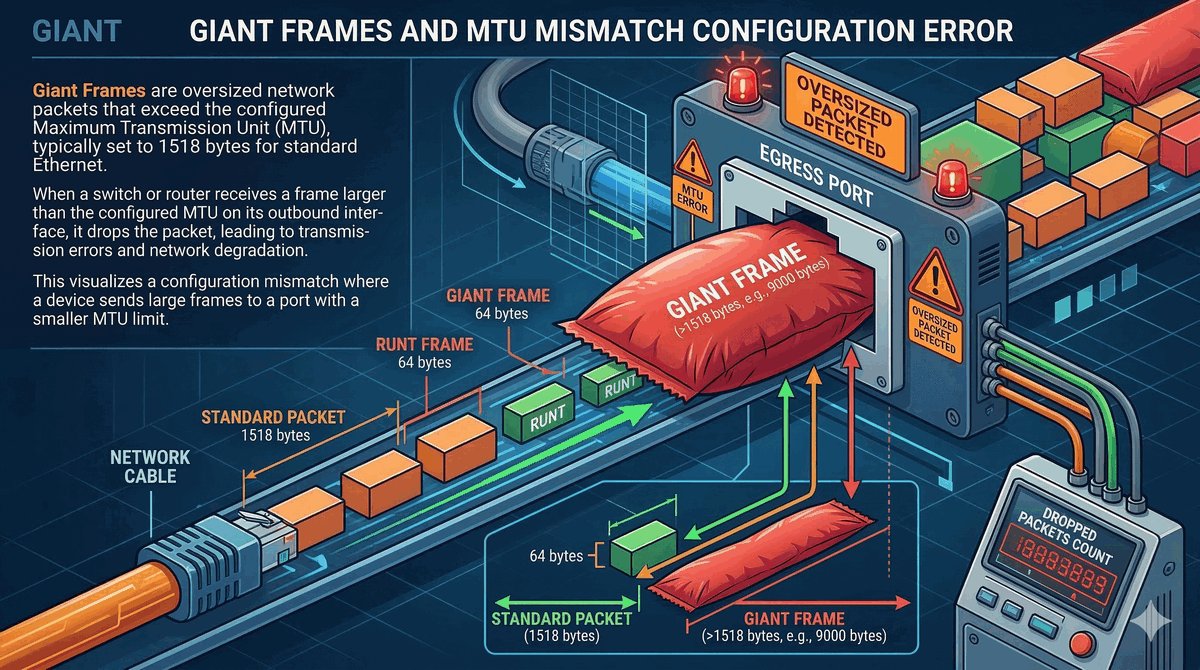

- Ramki dłuższe niż maksymalna standardowa długość (1518 bajtów).
- Zazwyczaj są odrzucane, chyba że skonfigurowano Jumbo Frames.
- Przyczyna: uszkodzona karta sieciowa nadająca "śmieci".
- Mogą wynikać z błędnej konfiguracji MTU (Maximum Transmission Unit).
- Dodawanie tagów VLAN (802.1Q) zwiększa ramkę (Baby Giants) - to normalne.
- Wymagają sprawdzenia konfiguracji urządzeń po obu stronach łącza.
- Nazywane również "oversized frames".

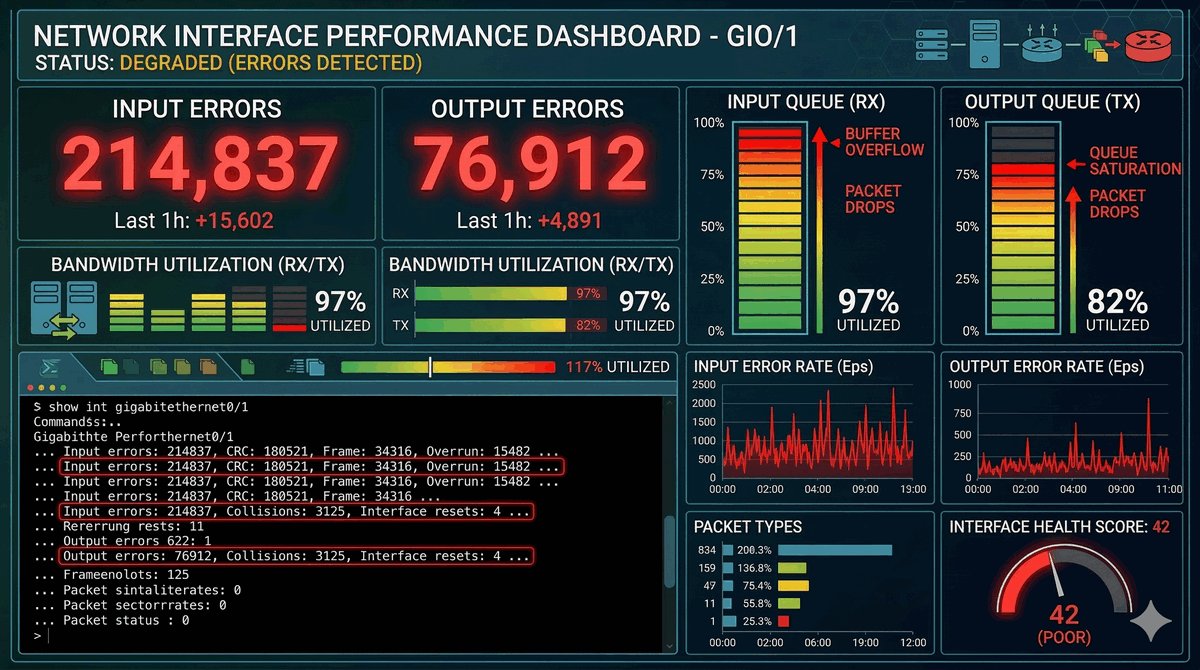

- Input Errors: błędy odebrane przez interfejs (np. CRC, Runts, Giants).
- Output Errors: błędy podczas próby wysłania danych.
- Output Errors często wynikają z przeciążenia bufora wyjściowego.
- Mogą świadczyć o problemach z dupleksem (kolizje).
- Wskazują na problemy sprzętowe samego portu lub switcha.
- Analiza licznika w czasie pozwala określić dynamikę problemu.
- Warto wyczyścić liczniki (`clear counters`) przed rozpoczęciem testów.
- Objawy: Użytkownik zgłasza powolne kopiowanie plików.
- Weryfikacja: Link zestawiony na 100 Mb/s zamiast 1 Gb/s.
- Diagnoza: Tester kabli wykazał przerwę na jednej z par.
- Gigabit Ethernet wymaga wszystkich 4 par, Fast Ethernet tylko 2.
- Przyczyna: Uszkodzony kabel patchcord przy biurku.
- Rozwiązanie: Wymiana kabla na nowy kategorii 6.
- Wniosek: Zawsze sprawdzaj fizyczną warstwę jako pierwszą.

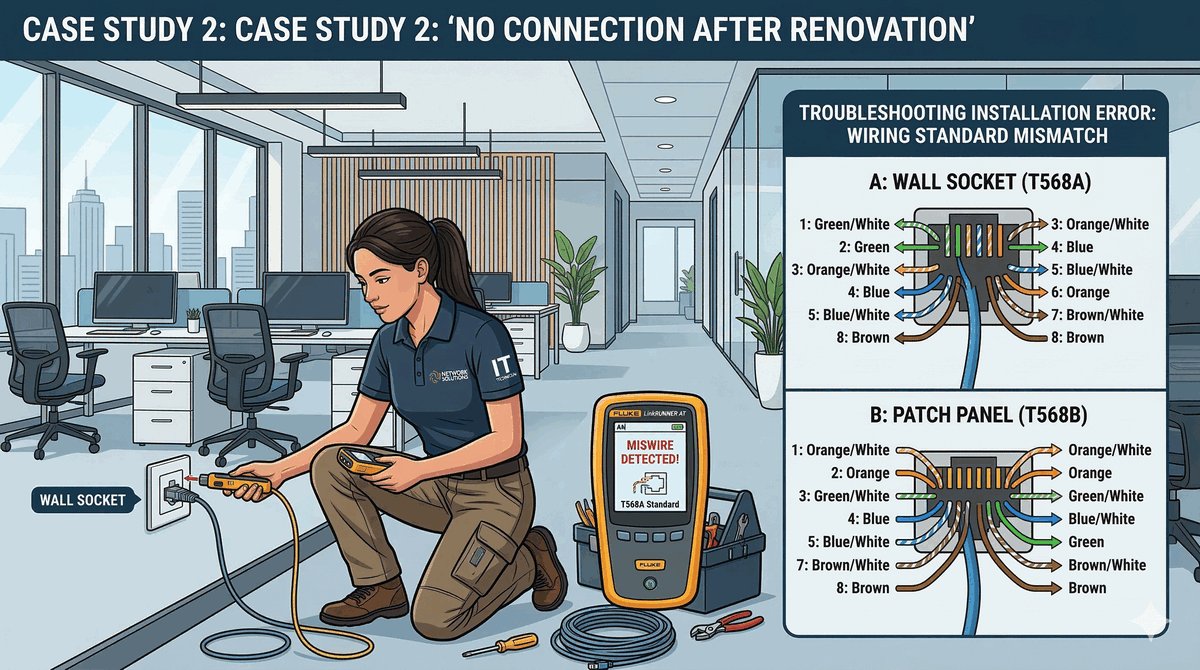

- Objawy: Komputery w nowym biurze nie widzą sieci.
- Weryfikacja: Diody na switchu nie świecą dla tych portów.
- Diagnoza: Pomiary wykazały zamienione pary w gniazdkach.
- Elektrycy zarobili gniazda w standardzie A, a panel w B.
- Przyczyna: Brak spójnego standardu (T568A vs T568B).
- Rozwiązanie: Przarobienie gniazdek na standard T568B.
- Wniosek: Konsekwencja w standardach okablowania jest kluczowa.

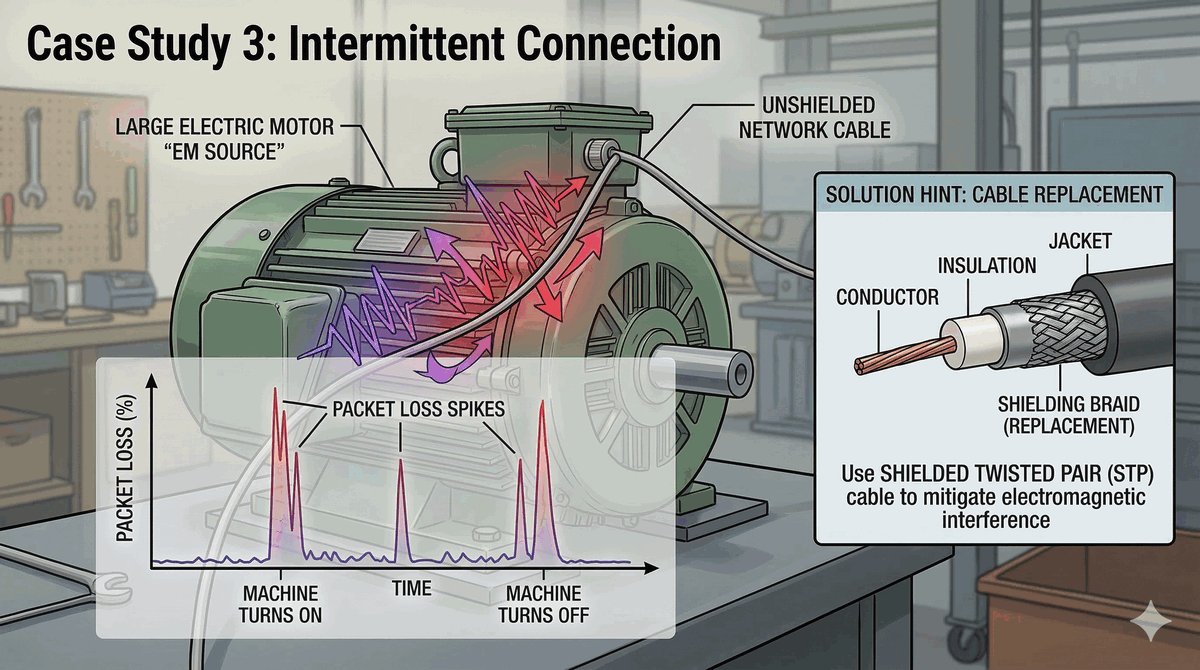

- Objawy: Połączenie z maszyną produkcyjną zrywa się losowo.
- Weryfikacja: Duża liczba błędów CRC na interfejsie switcha.
- Obserwacja: Kabel sieciowy biegnie obok silnika dużej mocy.
- Diagnoza: Zakłócenia elektromagnetyczne (EMI) od silnika.
- Przyczyna: Zastosowanie nieekranowanego kabla UTP w hali.
- Rozwiązanie: Wymiana na kabel ekranowany FTP i uziemienie.
- Wniosek: Środowisko przemysłowe wymaga odpowiednich mediów.

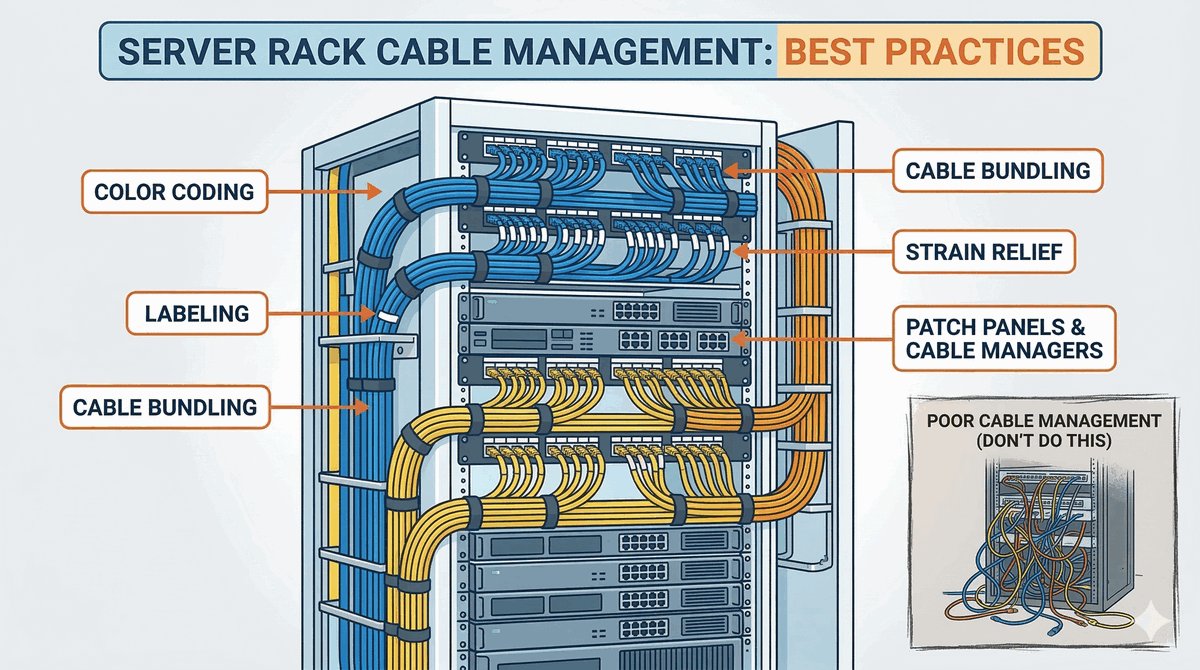

- Używaj organizatorów kabli w szafach rack.
- Oznaczaj każdy kabel na obu końcach (etykiety).
- Stosuj kable o odpowiedniej długości (nie za długie).
- Unikaj "spaghetti" kablowego, które utrudnia wentylację i serwis.
- Używaj kolorów kabli do rozróżniania usług (np. VoIP, Data).
- Nie zginaj kabli poniżej dopuszczalnego promienia gięcia.
- Porządek w szafie to szybsza diagnoza awarii.
- Utrzymuj aktualną dokumentację okablowania strukturalnego.
- Zapisuj wyniki pomiarów certyfikacyjnych.
- Aktualizuj schematy po każdej zmianie w infrastrukturze.
- Dokumentuj lokalizację gniazd w pomieszczeniach.
- Opisuj porty na patch panelach.
- Dobra dokumentacja oszczędza godziny pracy podczas awarii.
- Stosuj standardy nazewnictwa (np. Budynek-Piętro-Gniazdo).

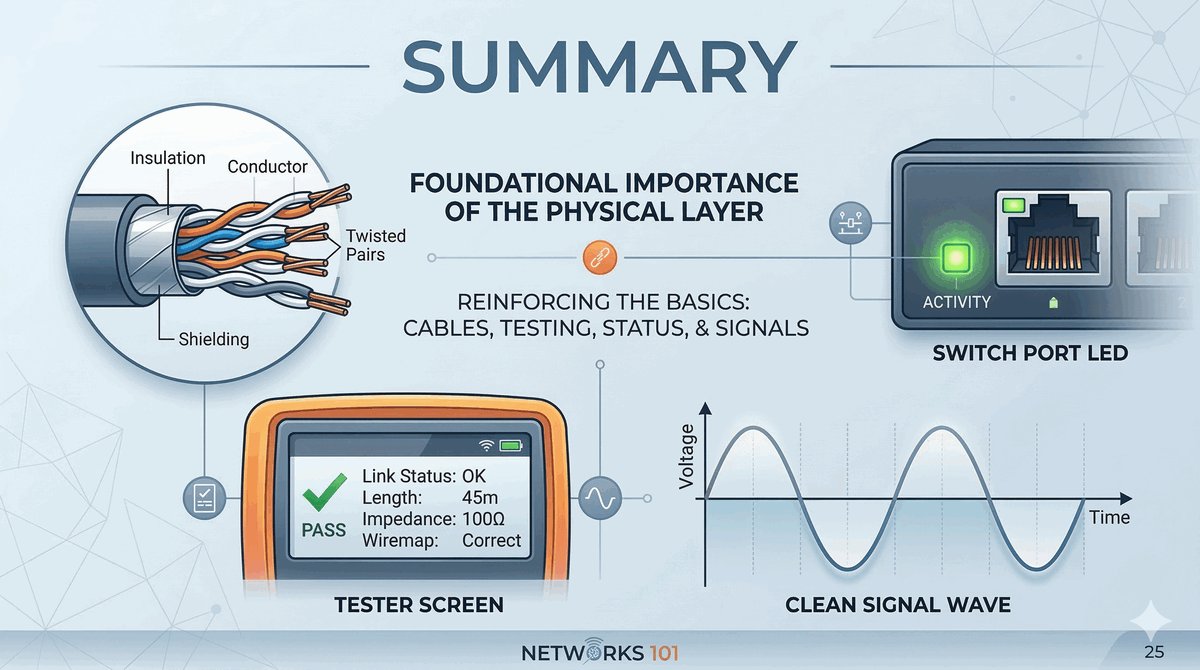

- Warstwa fizyczna to podstawa działania sieci.
- Większość problemów sieciowych ma źródło w warstwie 1.
- Zrozumienie mediów i zjawisk fizycznych jest kluczowe.
- Narzędzia diagnostyczne (testery, TDR) są niezbędne.
- Analiza liczników błędów na switchu pozwala wykryć wiele problemów.
- Dbałość o jakość wykonania instalacji procentuje w przyszłości.
- W kolejnym wykładzie zajmiemy się warstwą 2 i 3.
